СТГ-3-И-NО2 ИБЯЛ.413411.051-27 — это стационарный сигнализатор на диоксид азота, предназначенный для обеспечения безопасности персонала в различных помещениях от вредного воздействия газовой среды. Он контролирует концентрации токсичных и горючих газов, а также уровень кислорода, предотвращая отравления и взрывы. Сигнализатор работает в непрерывном режиме и использует диффузионный способ забора пробы.

Характеристики:

• Принцип измерения: Электрохимический
• Измеряемый компонент: Диоксид азота (NO2)
• Тип выходного сигнала о срабатывании порогов сигнализации: Цифровой адресный интерфейс
• Диапазон измерения: 0 — 10 мг/м3
• Порог1: 2 мг/м3
• Порог2: 10 мг/м3
• Участок диапазона измерений: 0 — 2/2 — 10
• Предел допускаемой основной погрешности: ± 0,5 мг/м3/± (0,5 + 0,17(Свх-2)) мг/м3
• Время срабатывания сигнализации: 30
• Потребляемая мощность, Вт: 3
• Способ передачи данных: Цифровой канал RS-485 (протокол Modbus)
• Звуковая сигнализация: 85 дБ
• Рекомендуемый кабель для монтажа: МКЭШВ 2×2×1,5 (или аналогичный с наружным диаметром от 9 до 14 мм)
• Напряжение питания: От источника постоянного тока с выходным напряжением 10 до 36 В или от блока питания и сигнализации БПС-3, БПС-3-И
• Подключение к блоку питания и сигнализации БПС-3, БПС-3-И: Максимальное количество датчиков на горючие газы и пары – 16 шт., на токсичные вещества – 30 шт., при комбинировании веществ количество датчиков – 16 шт.; возможно увеличение количества датчиков СТГ-3 при использовании источников питания более высокой мощности; длина линии связи может составлять до 1000 метров.
• Диапазон температуры окружающей среды, °С: от -40 до +50
• Степень защиты от влаги и пыли: IP65 (в сборе с соединительной коробкой)
• Габаритные размеры, мм: 200×135×180
• Масса, кг: 0,8
• Длина линии связи, м: Не более 1000
• Срок службы датчика, лет: 3
• Межкалибровочный интервал, мес.: 6
• Межповерочный интервал, мес.: 12
• Средний полный срок службы сигнализатора, лет: 10

Газоаналитическая система на основе датчиков СТГ-3 и блока питания БПС-3:

Схема шлейфового подключения сигнализаторов СТГ-3-И к блоку БПС-3-И:

Схема шлейфового подключения сигнализаторов СТГ-3 к блоку БПС-3-И и дополнительного источника питания:

Область применения:

• Контроль атмосферы в промышленных и коммунально-бытовых помещениях
• Тоннели и коллекторы
• Объекты пищевой промышленности (птицефабрики, свинокомплексы)
• Холодильное оборудование и места хранения аммиака
• Предприятия теплоэнергетики
• Подземные и наземные автостоянки, гаражи, автосервисы, СТО
• Горводоканалы и другие промышленные объекты

Отличительные особенности:

• Шлейфовое соединение датчиков: 4-проводная линия для 2-пороговых систем, 3-проводная для однопороговых.
• Одновременный контроль токсичных и горючих газов: В произвольной комбинации.
• Подключение до 16 датчиков на ДВК или 30 датчиков на ПДК: Рассчитывается по потребляемой мощности.
• Передача информации по RS485: С адресным указанием датчика для СТГ-3-И.
• Длина линии связи до 1000 м: Удобство установки.
• Световая и звуковая сигнализация: По месту установки датчиков.
• Демонтаж датчика без нарушения целостности шлейфа: Удобство обслуживания.
• Коробки соединительные КСГ и КСГИ: Позволяют градуировать сигнализаторы по месту установки.

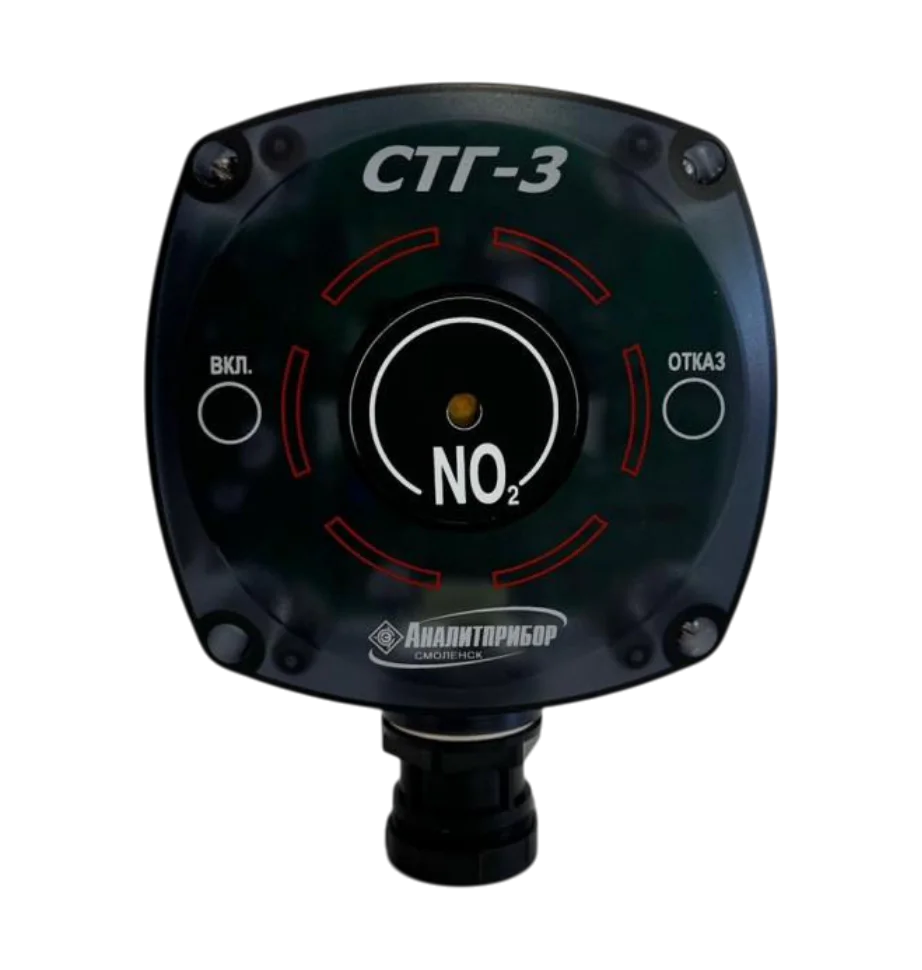

Внешний вид СТГ-3: 1 — индикаторы ГАЗ 2 — индикатор ВКЛ 3 — индикатор ОТКАЗ 4 — ЭХЯ 5 — ТХД 6 — разъем для подключения внешних стройств 7 — индикатор режимов меню 8 — кнопки для градуировки 9 — защитная крышка 10 — пломба ОТК 11 — пломба поверителя 12 — табличка 13 — табличка с обозначением определяемого вещества

Монтаж сигнализаторов СТГ-3-NO2:

Преимущества и особенности:

• Высокая степень защиты: IP65 в сборе с соединительной коробкой.
• Низкая стоимость: По сравнению с аналогами.
• Калибровка датчиков по месту: Без демонтажа.
• Световая и звуковая сигнализация на блоке питания и сигнализации: Обеспечивает оперативное оповещение.

По дополнительному заказу поставляется:

• датчики электрохимический и термохимический;
• индикатор расхода ИР;
• блок БПС;
• вентиль ВТР;
• ключи (таблетки) iButton;
• источник микропотока на сероводород, диоксид серы, хлор, диоксид азота.
• баллоны с поверочными газовыми смесями.

СТГ-3-И-NО2 ИБЯЛ.413411.051-27 — это надежный и эффективный сигнализатор, который обеспечивает безопасность в различных типах помещений. Его использование позволяет своевременно обнаруживать утечки токсичных и горючих газов, предотвращая аварийные ситуации и обеспечивая безопасность персонала.
