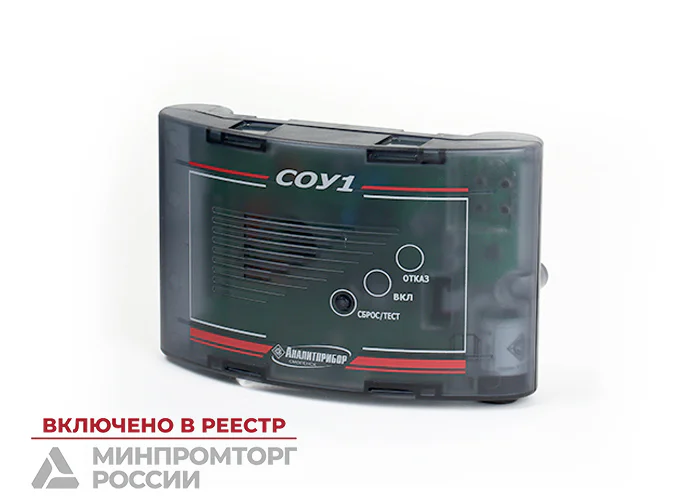

СОУ1 ИБЯЛ.413534.011 — это стационарный сигнализатор оксида углерода (CO), предназначенный для обеспечения безопасности на объектах коммунального хозяйства. Он осуществляет непрерывный контроль концентрации угарного газа в воздухе и выдает звуковую и световую сигнализацию при превышении установленных порогов. СОУ1 помогает предотвратить опасные ситуации, связанные с накоплением угарного газа в жилых и рабочих помещениях.
Внешний вид нового и старого сигнализаторов оксида углерода:

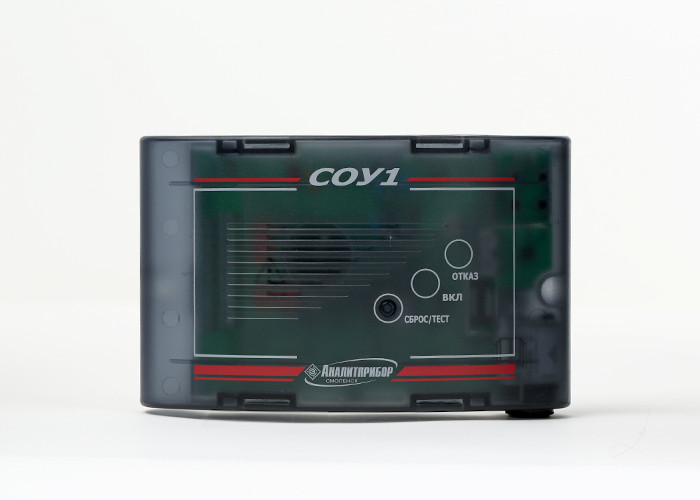

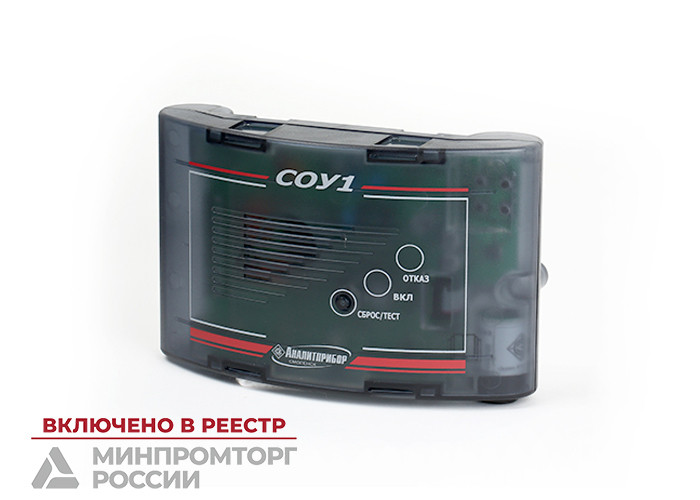

| Сигнализатор СОУ1 (новый) в унифицированном тёмном корпусе | Сигнализатор СОУ-1 (старый), в сером корпусе, до 2011 года |
![]() | ![]() |
Характеристики:
- Стандартная установка порогов, мг/м³:
- 1-й порог: 20
- 2-й порог: 100
- Относительная погрешность срабатывания, %: Не более ± 25
- Срабатывание “сухих” контактов реле:
- 1-й порог: одна группа
- 2-й порог: одна группа
- Параметры «сухих» контактов реле: —30 В; 2,5 А, ˜220 В; 5 А
- Рабочий температурный диапазон, °С: От -10 до +50
- Степень защиты корпуса сигнализатора: IP30
- Напряжение питания, В: От 150 до 253, частота 50±1 Гц
- Потребляемая мощность, ВА: Не более 5
- Время срабатывания сигнализации, с: Не более 45
- Габаритные размеры, мм: 195х60х120
- Масса, кг: Не более 1
Внешний вид газосигнализатора оксида углерода:

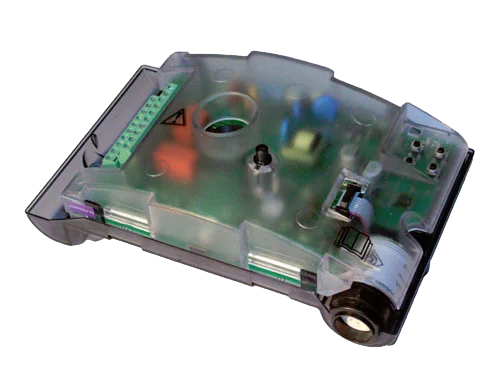

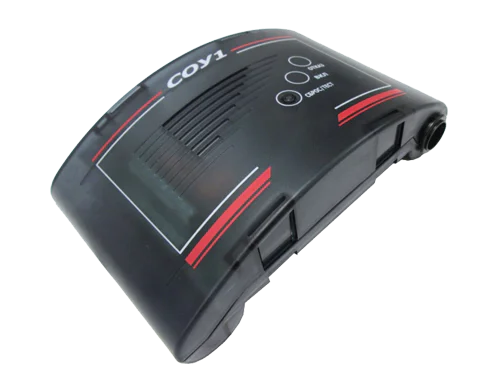

| СОУ-1 с защитной крышкой | СОУ-1 без защитной крышки |
![]() | ![]() |

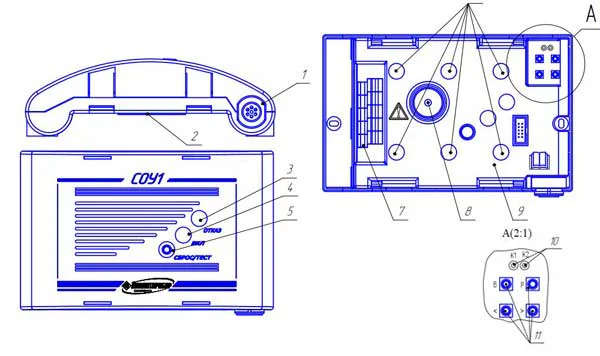

Устройство газосигнализатора оксида углерода СОУ-1:

- электромеханический сенсор ЭХД;
- информационная табличка;
- жёлтый индикатор «ОТКАЗ» (сигнализация об аварии, обрыве цепи);
- зелёный светодиод «ВКЛ» (сигнализация о включении, нормальной работе);
- кнопка отключения исполнительных устройств «СБРОС/ТЕСТ» (она же — кнопка тестирования дивайса и запорной арматуры, позволяющая проверять работоспособность без применения газовых смесей)
- красный светодиод «ГАЗ» (сигнализация о превышении установленного порога по концентрации);
- клеммные контакты (реле);
- зуммер — звуковой извещатель;
- защитная крышка с пломбой ОТК завода-изготовителя;
- светодиоды режимов меню К1 и К2;
- кнопки для градуировки «Р», «В», «<», «>»
Режимы работы сигнализации сигнализатора оксида углерода СОУ-1:
| Режим работы | Индикация сигнализации | Состояние |
|---|---|---|
| Включение (включён) | Горит зелёный свет | Напряжение есть, концентрация ниже порогового предельно допустимого значения, работа в нормальном режиме |
| Срабатывание предупредительной сигнализации газоанализатора СОУ-1 | Красный свет мигает с частотой 0,5-1 герц | Концентрация газовых смесей оксида углeродa достигла уровня первого порогового значения, включаются контакты реле ПОРОГ 1 |
| Срабатывание аварийной сигнализации газоанализатора СОУ-1 | Красный свет мигает с частотой 5-6 герц и работает звуковая сигнализация | Концентрация оксида углерода достигла уровня второго порогового значения, включаются контакты реле ПОРОГ 2. Сигнализация входит в режим блокировки, который отключается только в случае соответствия снижения концентрации оксида углерода и после механического нажатия кнопки «СБРОС» |
| Отказ | Горит жёлтый свет | Комплект неисправен: обрыв цепи или не отвечает электрохимический датчик. |

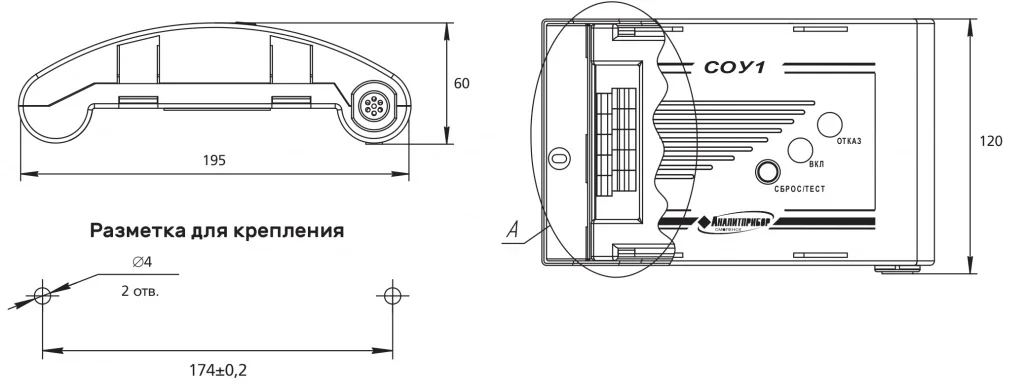

Монтажный чертёж:

Область применения:
- Котельные различной мощности
- Жилой сектор коммунального хозяйства
- Закрытые автопарковки, стоянки и крытые гаражи
- Кабельные шахты и колодцы
- Невзрывоопасные производственные, административные, общественные и жилые помещения
Отличительные особенности:
- “Сухие” контакты реле: Позволяют управлять вентиляцией, сиренами и другими устройствами.
- Внешний вход “АВАРИЯ”: Объединяет сигнализаторы в шлейф или подключает их к пожарной/охранной сигнализации.
- Кнопка “ТЕСТ”: Проверяет работоспособность без использования поверочных газовых смесей.
- Подключение к диспетчерскому пульту: Возможность интеграции в системы управления.
- Компактные размеры и легкость: Удобство установки и эксплуатации.
- Автокалибровка нуля: При включении или раз в 14 дней.
Возможные схемы соединений сигнализатора СОУ-1:
Соединение сигнализаторов СОУ-1 в шлейфСовместная работа сигнализаторов СОУ-1 и СГГ-6М:


Совместная работа сигнализатора СОУ-1 и диспетчерского пульта ДИСП:

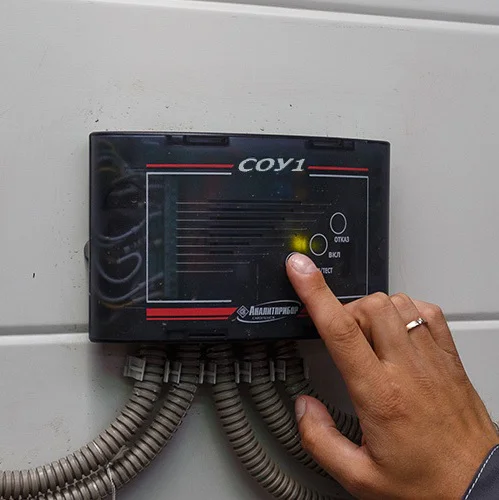

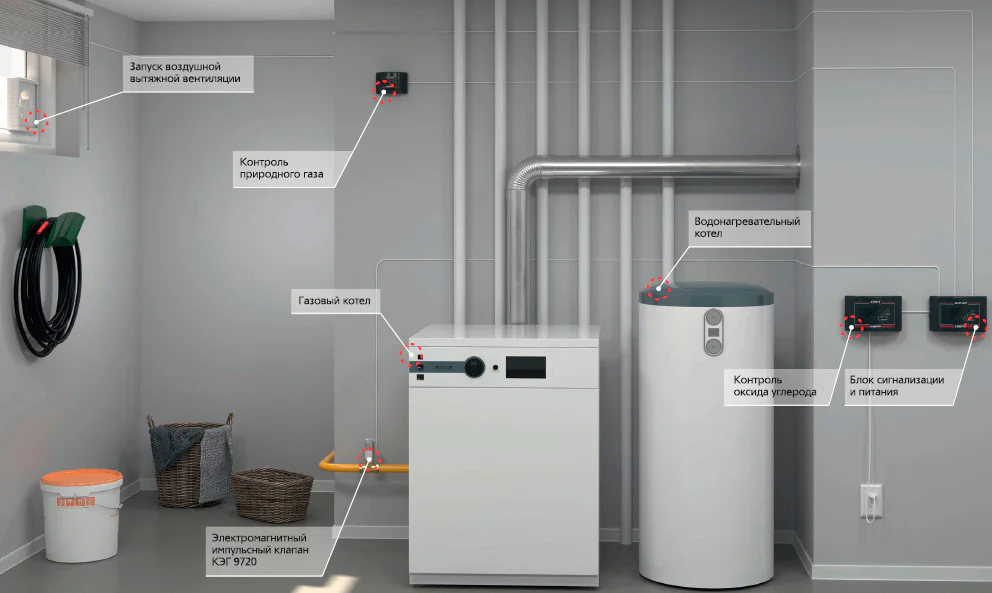

Установка СОУ-1 в жилом помещении

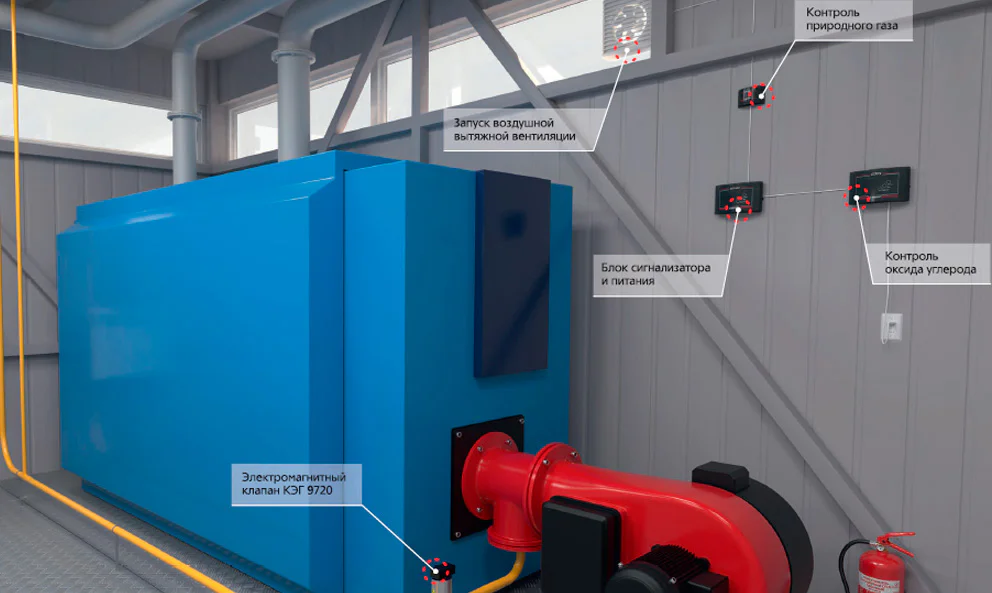

| Установка СОУ-1 в котельной
|
Установка и обслуживание сигнализатора оксида углерода СОУ-1:
Одно из главных преимуществ СОУ-1 — это простота его установки и минимальные требования к обслуживанию:
- Выбор места установки. Сигнализатор следует размещать на стене, на расстоянии 1,5-1,8 м от пола и не ближе 2 м от источников тепла или влаги.
- Монтаж. Крепление осуществляется с помощью дюбелей и шурупов, входящих в комплект поставки.
- Подключение. Прибор подключается к сети 220В через штатный кабель питания.
- Настройка. СОУ-1 поставляется с поверкой уже настроенным и готовым к работе, дополнительная настройка не требуется.
- Периодическая проверка. Рекомендуется ежемесячно проверять работоспособность сигнализатора нажатием кнопки «Тест».
- Очистка. При необходимости корпус прибора можно очистить слегка влажной тканью (без применения моющих средств).
- Замена сенсора. Электрохимический сенсор имеет длительный срок службы, но при необходимости его замена может быть произведена в авторизованном сервисном центре.
Установка сигнализатора СОУ1 в непосредственной близости от прямых источников тепла категорически запрещена! Общепринятые нормативы рекомендуют устанавливать сигнализаторы руководствуясь расчётом — одна точка на 200 м2, но не менее одного сигнализатора на помещение.
Преимущества и особенности:
- Надежность и безопасность: Обеспечивает своевременное обнаружение опасных концентраций угарного газа.
- Гибкость использования: Подключение к различным системам и возможность управления исполнительными устройствами.
- Долговечность и простота обслуживания: Длительный срок службы и легкость в эксплуатации.
Рекомендованный тип кабеля:
- ПВС 3х0,5 ГОСТ 7399-97;
- ШВВП 3х0,25 ГОСТ 7399-97;
- ШВЛ 3х0,75 ГОСТ 7399-97.
Дополнительно по отдельному заказу:
- Диспетчерский пульт ДИСП
- Клапаны КЭГ 9720
- Сигнализатор загазованности СГГ-6М
- Термозапорный клапан КТЗ
Датчики (сенсоры) для ремонта СОУ-1:
| Наименование/Применимость | Измеряемый гaз |
|---|---|
| Ячейка электрохимическая в упаковке для сигнализаторов СОУ-1, СТГ-1-1, СТГ-1-2 ИБЯЛ.305649.035-83 (ИБЯЛ.418425.035-105) (выпуск после 08.2011. Плата с микросхемой) | CO (углерод оксид) |
| Ячейка электрохимическая в упаковке для сигнализаторов СОУ-1, СТГ-1-1, СТГ-1-2 (Выпуск строго до 08.2011. Плата без микросхемы) | CO (углерод оксид) |
СОУ1 — это надежный и эффективный сигнализатор оксида углерода, который обеспечивает безопасность на объектах коммунального хозяйства и в жилых помещениях. Его использование позволяет своевременно обнаруживать опасные концентрации угарного газа и предотвращать аварийные ситуации.
