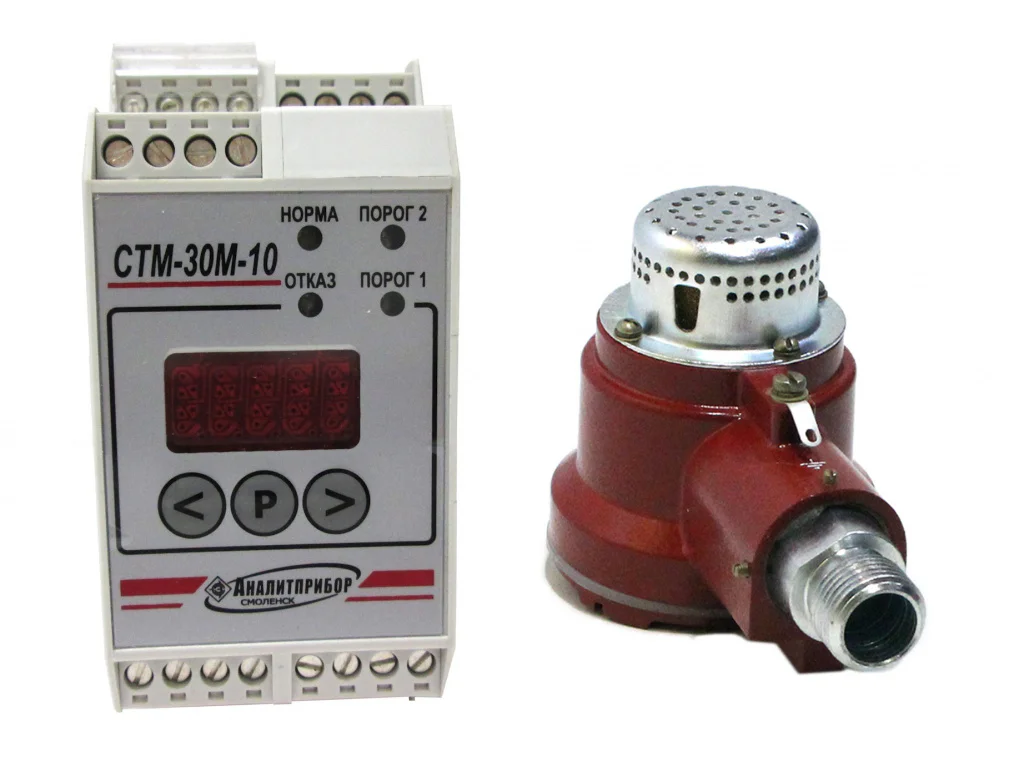

СТМ-30М-10ДБ ИБЯЛ.413216.050-10 — это современный стационарный сигнализатор, разработанный для круглосуточного контроля довзрывных концентраций горючих газов и паров. Он обеспечивает надежную сигнализацию и передачу данных на верхний уровень автоматизированной системы управления (АСУ), что делает его незаменимым инструментом для обеспечения безопасности на промышленных объектах.
Расшифровка буквенных обозначений модификаций сигнализаторов СТМ-30М:
- Д – диффузионный отбор пробы;
- П – принудительный отбор пробы;
- Ц – цифровая индикация на БСП и БД;
- Б – отсутствие цифровой сигнализации;
- Т – тропическое исполнение;
- Н – низкотемпературная модификация;
- Г – поверочный компонент — гексан;
- М – соответствие требованиям РМРС;
- В – выносной датчик, соединенный кабелем с БД.
Основные характеристики:
- Тип: Стационарный, автоматический газоанализатор.
- Режим работы: Непрерывный (круглосуточный)
- Принцип действия: Термохимический.
- Способ забора пробы: Диффузионный
- Диапазон температуры окружающей среды:
- БСП: от +1 до +50 °С:
- ВД: от -60 до +50
- Стандартная установка порогов:
- 1-й: 7 % НКПР
- 2-ой: 11 % НКПР
- Поверочный компонент: Метан
- Количество жил кабеля связи БСП с ВД: 4
- Цифровая индикация на блоках: Нет
- Напряжение питания:
- Переменное: 220В
- Постоянное: 24 В
- Степень защиты:
- БСП: IP20
- ВД: IP54
- Диапазон измерения: 0 ÷ 50 % НКПР
- Диапазон показаний: 0 ÷ 70% НКПР
- Срабатывание “сухих” контактов реле при срабатывании сигнализации:
- предварительной: одна группа (40 В)
- аварийной: одна группа (0,2 А)
- неисправности: одна группа
- Длина линии связи БСиП с блоком датчика: не более 1 000 м
- Выходной унифицированный сигнал: 4–20 мА; цифровой RS485
- Средняя наработка до отказа сигнализаторов: не менее 30 000 ч
- Назначенный срок службы сигнализаторов: 10 лет
- Межповерочный интервал: 12 месяцев
- Гарантийный срок эксплуатации сигнализаторов: 18 месяцев
- Гарантийный срок эксплуатации ТХД: 12 месяцев
- Габаритные размеры:
- блок сигнализации и питания БСП: 115х55х110 мм
- выносной датчик ВД: 110х60х70 мм
- Масса:
- блок сигнализации и питания БСП: 0,5 кг
- выносной датчик ВД: 0,8 кг
Модификации СТМ-30М:
| Обозначение | Условное наименование | Поверочный компонент | Наличие цифровой индикации на блоках |
| ИБЯЛ.413216.050 | СТМ-30М-00ДЦ | метан | БСП и БД |
| -02 | СТМ-30М-02ДЦВ | метан | БСП и БД |
| -04 | СТМ-30М-04ПЦВ | метан | БСП и БД |
| -07 | СТМ-30М-07ДЦВ | метан | БСП и БД |
| -50 | СТМ-30М-50ДБ | метан | нет |
| -51 | СТМ-30М-51ДБВ | метан | нет |
| -53 | СТМ-30М-53ПБВ | метан | нет |
| -10 | СТМ-30М-10ДБ | метан | нет |
| -11 | СТМ-30М-10ДЦ | метан | БСП |
| -12 | СТМ-30М-10ДБГ | гексан | нет |
| -13 | СТМ-30М-10ДЦГ | гексан | БСП |
| -14 | СТМ-30М-10ПБ | метан | нет |
| -15 | СТМ-30М-10ПЦ | метан | БСП |
| -16 | СТМ-30М-10ПБГ | гексан | нет |
| -17 | СТМ-30М-10ПЦГ | гексан | БСП |
| -18 | СТМ-30М-10ТДЦ | метан | БСП |
| -19 | СТМ-30М-10ТДЦГ | гексан | БСП |
| -20 | СТМ-30М-10ТПЦ | метан | БСП |
| -21 | СТМ-30М-10ТПЦГ | гексан | БСП |
| -22 | СТМ-30М-10МДЦ | метан | БСП |
| -23 | СТМ-30М-10МПЦ | метан | БСП |
| -24 | СТМ-30М-10НДЦ | метан | БСП |
| -25 | СТМ-30М-10НДЦГ | гексан | БСП |
Внешний вид газоаналитических систем:

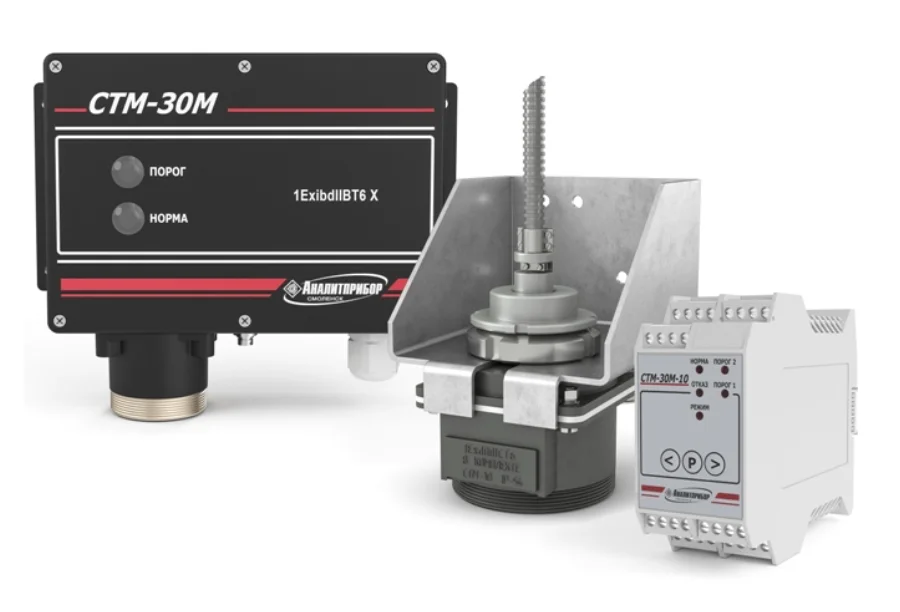

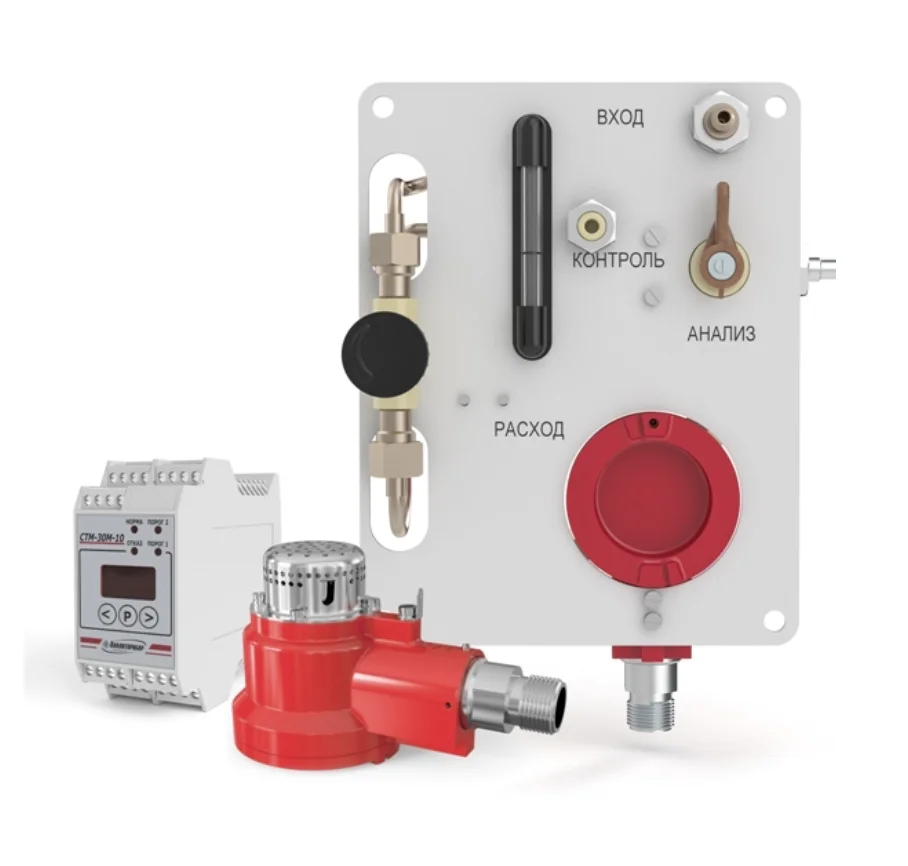

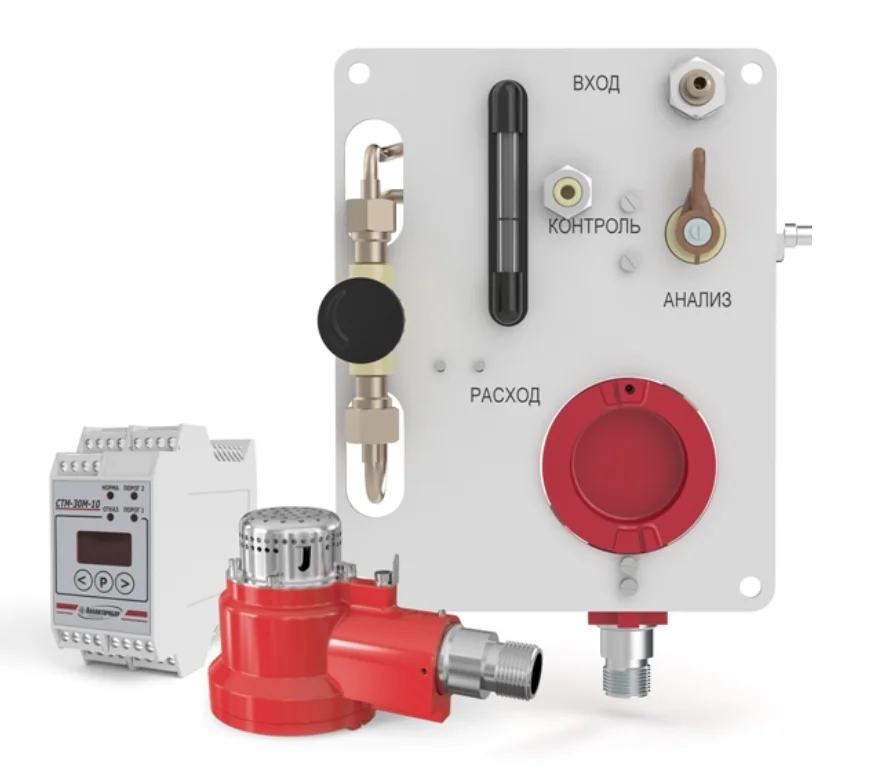

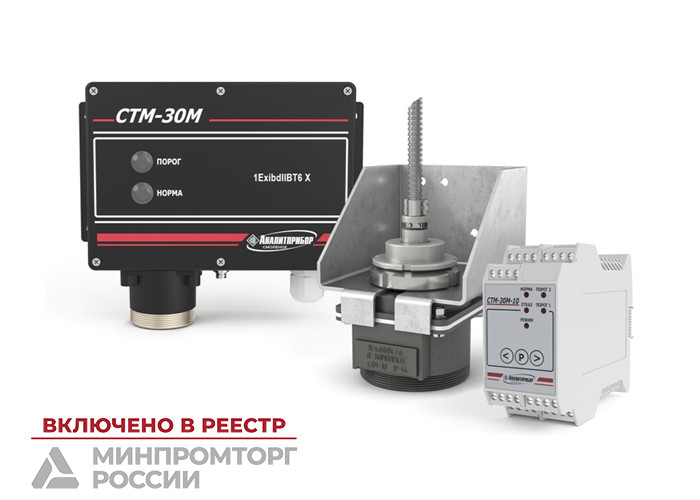

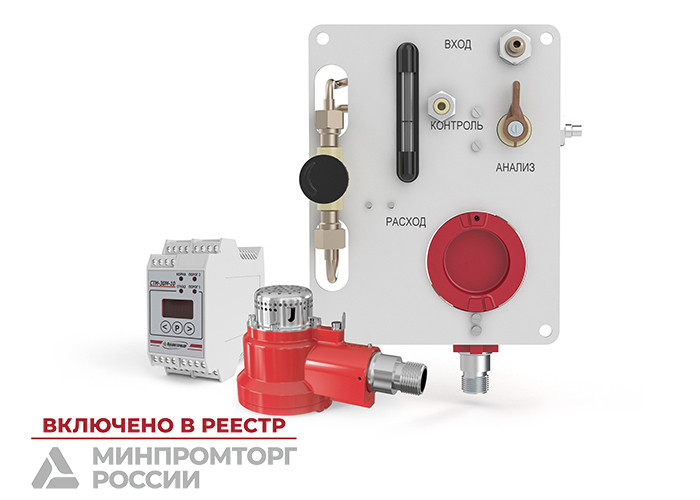

СТМ-30М с диффузионным встроенным или выносным СТМ-30М-10 с диффузионным или принудительным
отбором пробы отбором пробы

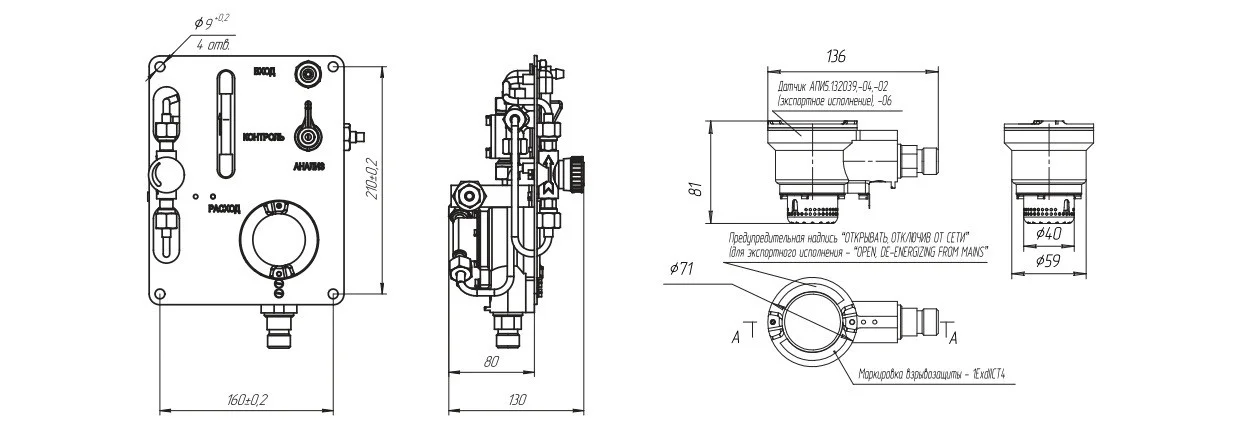

Габаритные размеры ВД сигнализаторов СТМ-30М-10 с принудительным забором пробы:

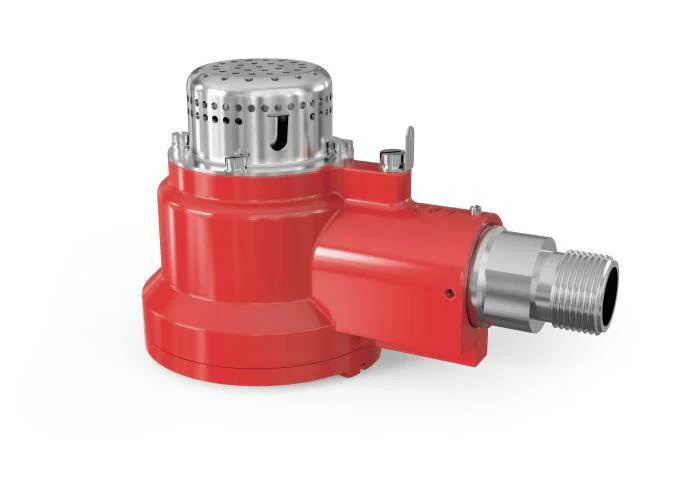

Внешний вид ВД с диффузионным забором пробы:
Область применения:
- Промышленные объекты нефтяной и газовой отрасли
- Морские и речные суда, включая нефтяные танкеры
- Автомобильные заправочные станции
- Производства лакокрасочных материалов и покрасочные камеры
- Компрессорные станции, газовые турбины, ТЭЦ, ГРЭС
- Нефтебазы и хранилища взрывоопасных веществ
Преимущества:
- Взрывозащищенное исполнение: Соответствует строгим стандартам безопасности
- Универсальная установка: Легко монтируется на DIN-рейки
- Широкий температурный диапазон: Работает при температурах от -60 до +180 °С
- Многофункциональность: Контролирует широкий спектр веществ, включая каталитические яды
- Простота эксплуатации: Легко устанавливается и обслуживается
- Гибкость в настройке: Регулируемые пороги и возможность калибровки по гексану
- Надежная сигнализация: Двухпороговая световая сигнализация и силовые «сухие» контакты реле
- Совместимость с многоканальными системами: Поддержка цифрового канала RS485
- Энергоэффективность: Работает от 220 В или 24 В
Дополнительные принадлежности (по отдельному заказу):
- Вентильточной регулировки ИБЯЛ.306249.011;
- Индикатор расхода ИБЯЛ.418622.003-01;
- Баллоны с ГСО-ПГС для градуировки и поверки сигнализаторов;
- Датчик (взамен отработавшего свой ресурс):
- ИБЯЛ.413226.023 для исполнений сигнализаторов CTM-30-01, -50, -54 (в упаковке ИБЯЛ.305649.024 поставляется пара чувствительных элементов ИБЯЛ.413226.089);
- ИБЯЛ.413226.023-01 для исполнений сигнализаторов CTM-30-06, -07, -52, -56 (в упаковке ИБЯЛ.305649.025 поставляется пара чувствительных элементов ИБЯЛ.413226.090);
- ИБЯЛ.413226.023-02 для исполнений сигнализаторов CTM-30, -02…-05, -51, -53, -55, -57 (в упаковке ИБЯЛ.305649.024 поставляется пара чувствительных элементов ИБЯЛ.413226.089);
- Колпачок защитный ИБЯЛ.305131.031 (для обеспечения защиты высокотемпературного датчика от воздушных потоков);
- Козырек ИБЯЛ.745261.022 (для обеспечения защиты от воздействия атмосферных осадков);
- Фильтр воздуха ИБЯЛ.418312.027 для сигнализаторов с принудительной подачей контролируемой среды для очистки сжатого воздуха до класса «5»;
- Фильтры-поглотители агрессивных веществ и каталитическихядов ИБЯЛ.061425.004;
- CD-R с программным обеспечением ИБЯЛ.431214.084;
- Сигнализаторы CTM-30, CTM-30-02, CTM-30-04, CTM-30-06 могут комплектоваться блоком обмена информации ИБЯЛ.413411.028, предназначенным для автоматизированной обработки сигнала БСП и связи с другими БОИ.
СТМ-30М-10ДБ — это надежное и эффективное решение для контроля горючих газов на промышленных объектах. Его высокая надежность, простота в эксплуатации и соответствие строгим стандартам безопасности делают его идеальным выбором для обеспечения безопасности и предотвращения аварийных ситуаций. Выбирайте СТМ-30М-10ДБ для надежной защиты вашего предприятия.
