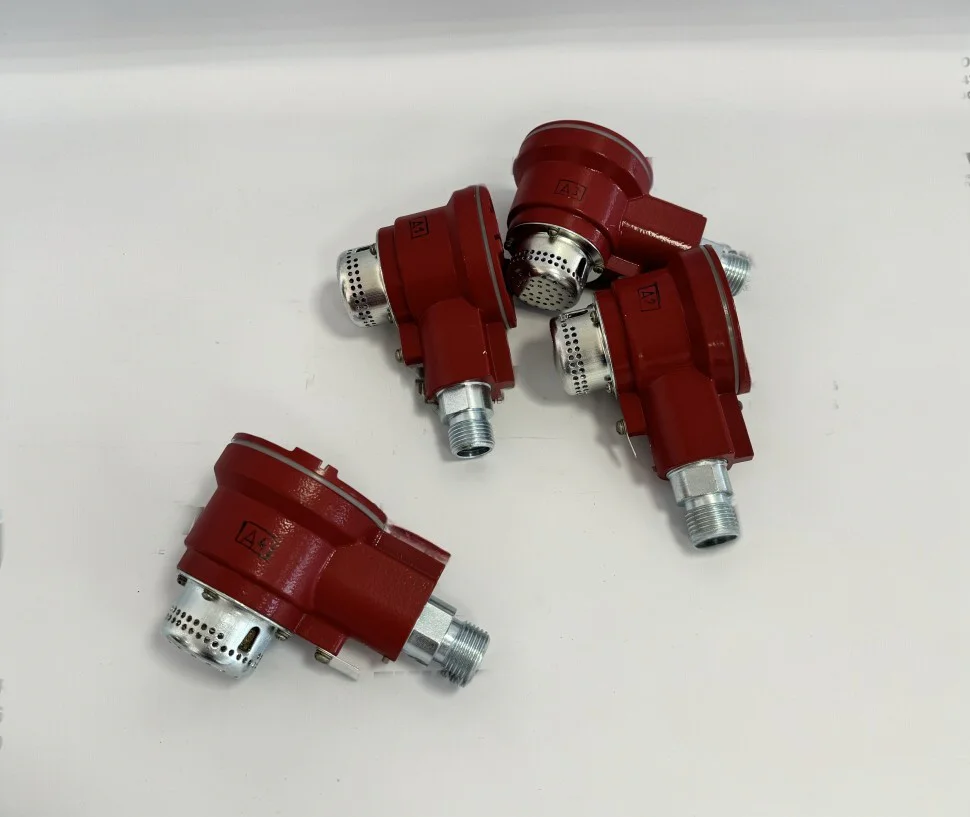

Датчик во взрывозащищенном корпусе АПИ5.132.039 предназначен для работы с газоанализаторами СТМ-10 и СТМ-30-10Д. Он используется для измерения концентрации горючих газов и передачи информации на блок питания и сигнализации системы. Датчик является термохимическим и выполнен в взрывозащищенном корпусе, что обеспечивает его безопасность при эксплуатации в потенциально опасных условиях.
Характеристики:
- Наименование ЗИП: Датчик во взрывозащищенном корпусе АПИ5.132.039
- Заводской артикул ЗИП: АПИ5.132.039
- Производитель: ФГУП «СПО «Аналитприбор», г. Смоленск
- Тип ЗИП: датчик в сборе (взрывозащищенный корпус)
- Измеряемый газ: горючие газы (Ex)
- Принцип измерения: термохимический
- Назначение ЗИП: ремонтная (взамен вышедшей из строя)
- Срок эксплуатации: до 3 лет
- Применимость к приборам: газоанализаторы СТМ-10 и СТМ-30-10Д
- Пылевлагозащита: IP54 (корпус датчика), IP21 (газопроницаемый стакан)
- Взрывозащита: 1ExdIICT4
- Температурный режим использования: от -60 до +50°С
- Габаритные размеры: 137 х 77 х 71 мм
- Вес: 0,6 кг
Применимость:
Датчик АПИ5.132.039 совместим с различными моделями газоанализаторов СТМ-10, включая:
- СТМ-10-0001 ДГЦ
- СТМ-10-0001 ДЦ
- СТМ-10-0001 РДЦ
- СТМ-10-0001 РДЦМ
- СТМ-10-0001 РДГЦ
- СТМ-10-0002 ДГЦ
- СТМ-10-0002 ДЦ
- СТМ-10-0003 РДЦМ
- СТМ-10-0003 РДЦ
- СТМ-10-0003 РДГЦ
- СТМ-10-0004 ДЦ
- СТМ-10-0004 ДГЦ
- СТМ-10-0005 РДЦ
- СТМ-10-0006 ДЦ
- СТМ-10-0006 ДГЦ
- СТМ-10-0007 РДЦ
- СТМ-10-0008 ДЦ
- СТМ-10-0009 РДЦ
- СТМ-10-0010 ДЦ
- СТМ-10-0001 ДБ
- СТМ-10-0001 ДБН
- СТМ-10-0002 ДБ
- СТМ-10-0002 ДБН
- СТМ-10-0003 РДБ
- СТМ-10-0004 ДБН
- СТМ-10-0004 ДБ
- СТМ-10-0005 РДБ
- СТМ-10-0006 ДБ
- СТМ-10-0007 РДБ
- СТМ-10-0008 ДБ
- СТМ-10-0008 ДБН
- СТМ-10-0009 РДБ
- СТМ-10-0010 ДБ
Схема соединения датчика АПИ5.132.039 с кабелем (неразъемное):

В1 — элемент измерительный,
В2 — элемент компенсирующий,
Х1 — основание.
Схема соединения датчика АПИ5.132.039 с кабелем (разъемное):

В1 — элемент измерительный,
В2 — элемент компенсирующий,
Х1 — разъем (штыревое соединение).

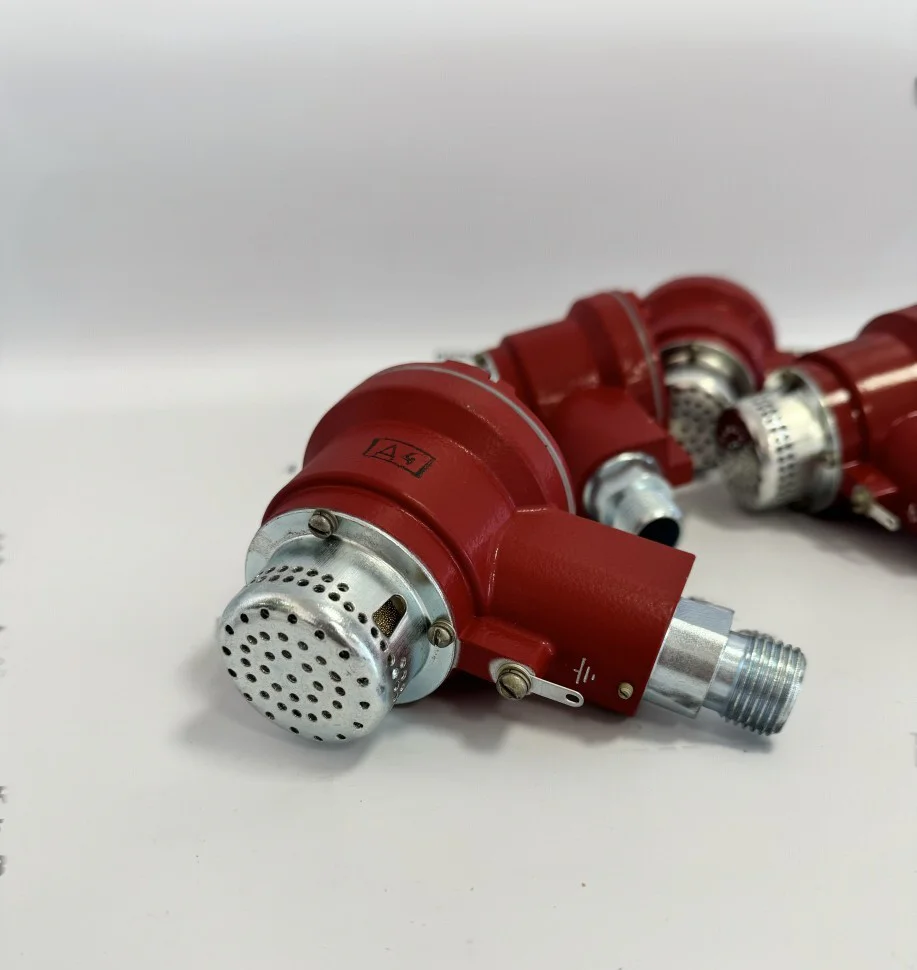

Внешний вид датчика АПИ5.132.039 с диффузионным отбором пробы под пайку кабеля (рис. слева) и с разъемным соединением (рис. справа):

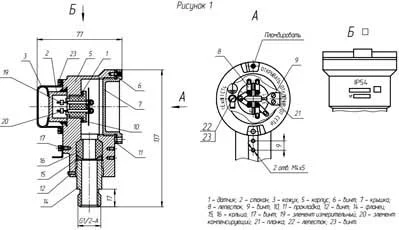

Корпус (5), основание датчика (1) и крышка (7) образуют полость вводного отделения. Соединение крышки с корпусом резьбовое, со стопорением винтом (6). В полость вводного отделения выходят токопроводы чувствительных элементов, к которым подсоединяются провода кабеля, соединяющего датчик с блоком сигнализации и питания. В корпусе размещены элементы вводного устройства: эластичное уплотнительное кольцо (16) для уплотнения кабеля и кольцо (15), поджимаемое фланцем (14). Резьбовое соединение фланца с корпусом стопорится винтом (12). С помощью этого же фланца производится соединение датчика с трубой, в которой проложен кабель.
Примечание — В конструкции датчика АПИ5.132.039 предусмотрен вариант подключения токопроводов элементов чувствительных к проводам кабеля с помощью съемного основания (8), к выводам которого присоединяются провода кабеля.
Для наружного заземления датчика АПИ5.132.039 используются лепесток и винт (17). Соединения крышки (7) с корпусом и датчика (1) с корпусом уплотняются прокладками (10, 11). Для защиты стакана имеется защитный кожух (3), который крепится к корпусу датчика винтами. Предусмотрено крепление датчика АПИ5.132.039 при монтаже с помощью двух винтов с резьбой М4. Для пломбирования датчика АПИ5.132.039 используется стопорный винт (6). На цилиндрической части корпуса имеется маркировка Д1, Д2-Д10 (в зависимости от числа каналов), указывающая на его принадлежность определенному каналу.
Взрывозащищенность датчика АПИ5.132.039 обеспечивается размещением нагретых и питаемых электрическим током чувствительных элементов во взрывонепроницаемой оболочке, образуемой стаканом и электроизоляционным основанием датчика (1).
Вводное отделение, образованное полостью корпуса (5), основанием датчика (1) и крышкой (7), также взрывонепроницаемое. Прочность этих оболочек проверяется при изготовлении датчика. Они испытываются гидравлическим давлением 1,5 Мпа в течение 2 мин. Взрывонепроницаемость оболочек обеспечивается применением взрывозащиты по резьбе.
Стакан выполнен из бронзового порошка марки Бр ОФ-10-0,3. Соединение стакана с корпусом осуществляется склеиванием клеем К-400 и дополнительным механическим креплением кожухом. Минимальная длина клеевого стыка 7 мм. Механические повреждения взрывозащитных поверхностей и их окраска не допускаются. Герметизация токопроводов достигается с помощью клея К-400. Взрывонепроницаемость ввода кабеля достигается путем уплотнения его эластичным резиновым кольцом.
Все винты, крепящие детали, а также используемые для присоединения проводов кабеля и заземления, предохранены от самоотвинчивания применением пружинных шайб. Для предотвращения самоотвинчивания фланца используется стопорный винт, крышки — стопорный винт с пломбированием. На крышке датчика имеется маркировка «1ЕхdIICT4» и надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ».
Принцип работы термохимического сенсора:
Термохимические сенсоры (ТКС) работают на основе изменения температуры чувствительного элемента в зависимости от концентрации определяемого газа. Они состоят из трех основных компонентов:
- Чувствительный элемент: Керамический стержень, покрытый катализатором, чувствительным к определенным газам.
- Нагреватель: Создает необходимую температуру для реакции.
- Электронная схема: Регистратор изменений температуры, который преобразует их в электрический сигнал.
При попадании горючего газа на катализатор происходит химическая реакция, выделяющая тепло, что фиксируется электронной схемой и позволяет определить концентрацию газа.
Датчик во взрывозащищенном корпусе АПИ5.132.039 является надежным и безопасным решением для измерения концентрации горючих газов в системах газоанализаторов СТМ-10 и СТМ-30-10Д, обеспечивая высокую точность и стабильность работы.
