БПС-3-И ИБЯЛ.426479.046-01 — это стационарный блок питания и сигнализации, предназначенный для обеспечения работы сигнализаторов загазованности СТГ-3-И. Он обеспечивает питание сигнализаторов, световую и звуковую сигнализацию при срабатывании любого сигнализатора в шлейфе, а также переключение «сухих» контактов реле по двум порогам. Блоки БПС-3-И устанавливаются в безопасных зонах и работают в непрерывном режиме.

Характеристики:

• Тип входного сигнала о срабатывании сигнализаторов: Цифровой адресный интерфейс
• Условное наименование подключаемых к блокам сигнализаторов: СТГ-3-И-ХХ (адресное исполнение)
• Связь с внешними устройствами: Релейный выход и по интерфейсам RS485 и RS232
• Монтаж: Настенный
• Рабочее положение: Вертикальное
• Режим работы: Непрерывный
• Напряжение питания, В: От 150 до 253 (50 ± 1) Гц
• Потребляемая мощность, ВА: Не более 120 при максимальной нагрузке
• Выходное напряжение, В: 36 ± 1, максимальный ток нагрузки 2 А
• Время прогрева, мин.: Не более 5
• Уровень звуковой сигнализации, дБ: Не менее 85 на расстоянии 1 м
• Диапазон температуры окружающей среды, °С: От +1 до +40
• Диапазон атмосферного давления: От 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
• Диапазон относительной влажности воздуха: От 30 до 95 % (без конденсации влаги)
• Степень защиты: IP30
• Габаритные размеры, мм: 240×240×120
• Масса, кг: Не более 2
• Параметры «сухих» контактов реле: = 30 В, 5 А (нагрузка резистивная), ~ 250 В, 5 А, для блоков БПС-3-И состояние реле устанавливается в меню блока (замкнуто или разомкнуто)
• Средняя наработка на отказ, часов: Не менее 50 000
• Средний полный срок службы, лет: 10

Исполнения блоков:

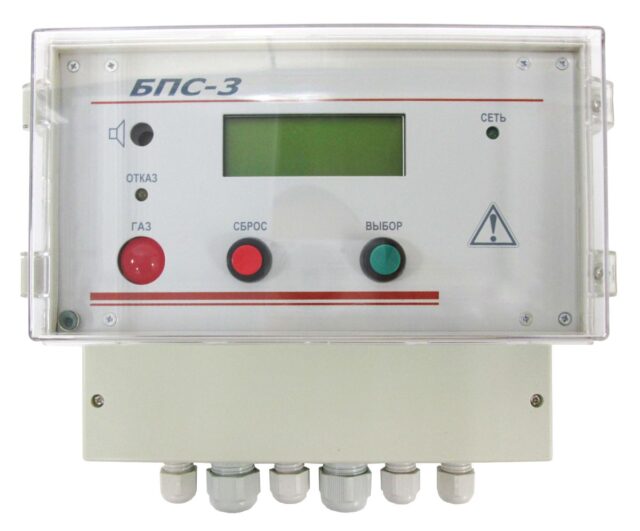

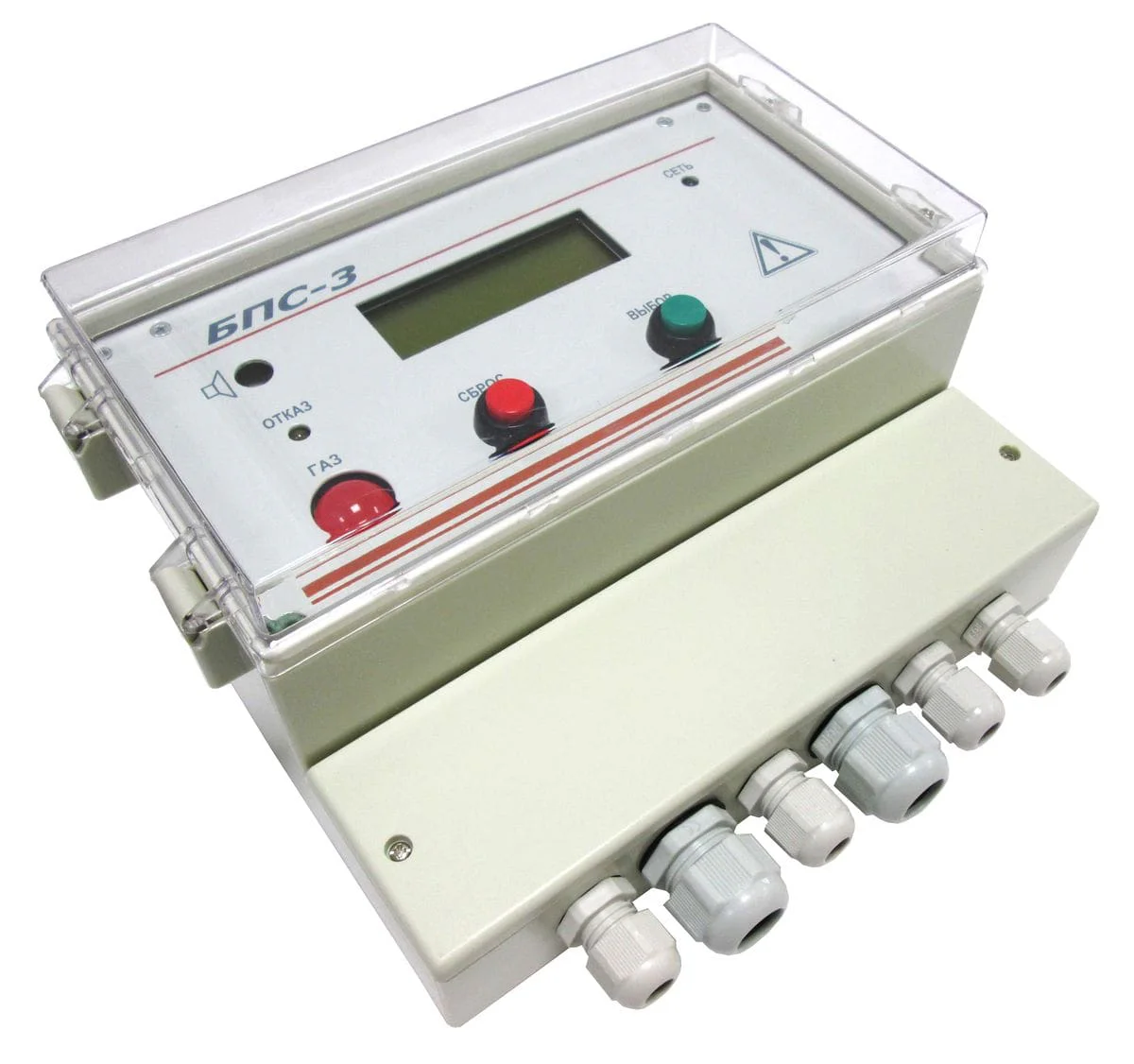

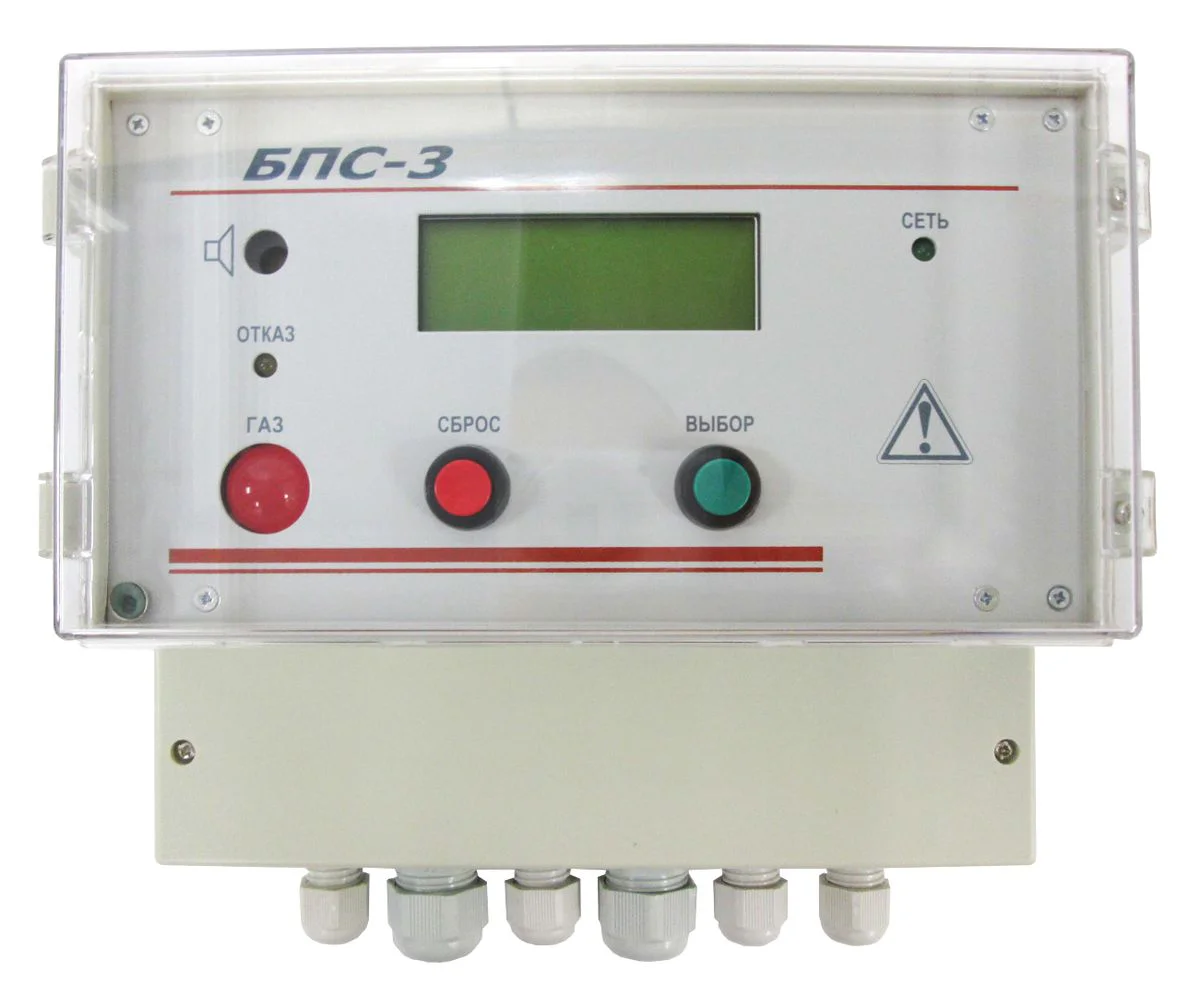

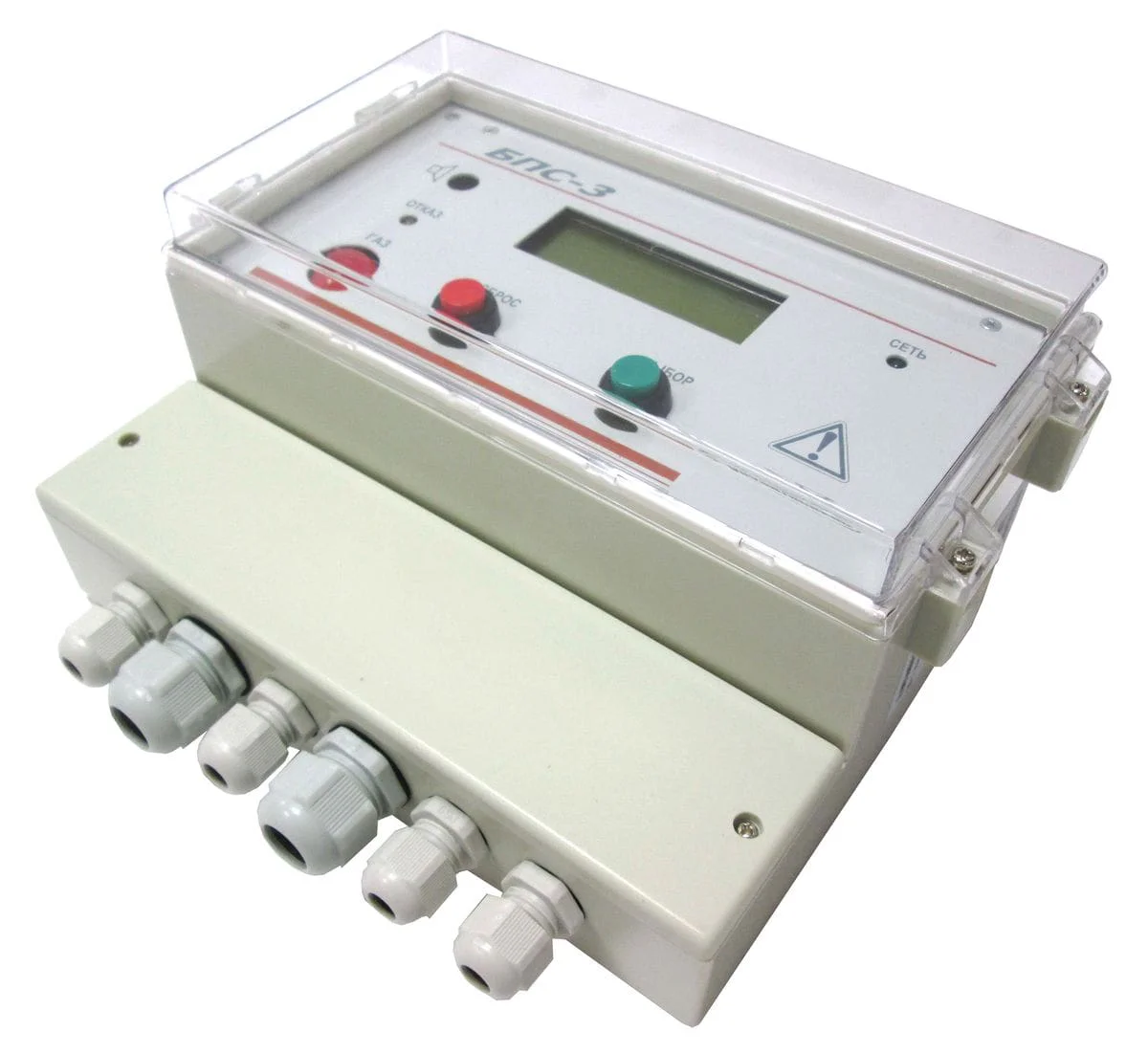

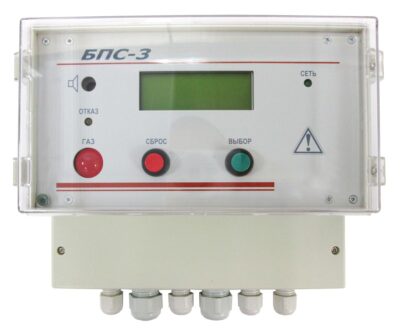

Внешний вид блоков питания и сигнализации БПС-3, БПС-3-И:

• индикатор единичный зеленого цвета свечения «СЕТЬ» (10);
• индикатор единичный красного цвета свечения «ГАЗ» (6);
• индикатор единичный желтого цвета свечения «ОТКАЗ» (7);
• кнопка «СБРОС» (5) для отключения сигнализации;
• окно звукового излучателя (8);
• индикатор единичный желтого цвета свечения «ОБРЫВ» (12) (для блоков БПС-3);
• индикатор единичный желтого цвета свечения «КЗ» (13) (для блоков БПС-3);
• кнопка «ВЫБОР» (4) (для блоков БПС-3-И);
• табло (цифровой индикатор) (9) (для блоков БПС-3-И).

Под крышкой (11) расположены:

• клемма «ШЛЕЙФ» для подключения сигнализаторов (для блоков БПС-3);
• дублирующие клеммы «ШЛЕЙФ1» и «ШЛЕЙФ2» для подключения сигнализаторов (для блоков БПС-3-И);
• клеммы «ПОРОГ1», «ПОРОГ2», «СТАТУС», «НЕИСПР» для подключения исполнительных устройств;
• клеммы «RS-485» для подключения блоков по цифровому каналу связи с интерфейсом RS-485 (для блоков БПС-3-И);
• клемма «220V» для подключения питания.

Область применения:

1. Нефтегазовая промышленность. На объектах добычи, транспортировки и переработки нефти и газа, где существует риск утечек горючих и токсичных газов.
2. Химическая промышленность. В лабораториях, на складах химических веществ и в производственных цехах для контроля сигнализатором концентрации вредных и опасных газов.
3. Энергетика. На тепловых и атомных электростанциях для мониторинга состава воздуха в рабочих зонах и технологических помещениях.
4. Горнодобывающая промышленность. В шахтах и карьерах для обеспечения безопасности работников и предотвращения аварийных ситуаций, связанных с выбросами газов.
5. Металлургия. На металлургических комбинатах и литейных производствах для контроля сигнализатором концентрации вредных газов в воздухе рабочей зоны.
6. Пищевая промышленность. На предприятиях по производству и хранению продуктов питания, где требуется контроль концентрации углекислого газа и других газов.
7. Складские и логистические комплексы. Для обеспечения безопасности персонала и сохранности товаров в помещениях с ограниченной вентиляцией.
8. Обеспечение многоточечного контроля параметров воздуха в производственных, общественных, бытовых и административных помещениях, а также на открытых площадках с помощью сигнализаторов загазованности.

Отличительные особенности:

• Подключение до 21 сигнализаторов СТГ-3-И: Количество варьируется в зависимости от числа подключаемых сигнализаторов для контроля довзрывоопасных концентраций горючих газов и предельно-допустимых концентраций токсичных газов.
• Не предназначены для взрывоопасных зон: Установка только в безопасных зонах.
• Автоматическая работа без технического обслуживания: Не менее 12 месяцев.
• Гарантийный срок: 18 месяцев с даты отгрузки.
• Настройка состояния реле: нормально замкнуто/разомкнуто устанавливается в меню блока.
• Количество опрашиваемых датчиков для БПС-3-И: до 127 датчиков

Преимущества и особенности:

• Надежность и долговечность: Длительный срок службы и высокая наработка на отказ.
• Гибкость использования: Возможность подключения большого количества сигнализаторов и настройка состояния реле.
• Простота установки и эксплуатации: Настенный монтаж и вертикальное рабочее положение.

Дополнительно по специальному заказу поставляются:

• компакт-диск CD-R с программным обеспечением ИБЯЛ431212002 для БПС-3-И и СТГ-3-И;
• сигнализаторы СТГ-3 или СТГ-3-И;
• коробки соединительные: КС, КСГ, КСГИ, КСИ.

БПС-3-И — это надежное и эффективное решение для обеспечения работы сигнализаторов загазованности в различных типах помещений. Его использование позволяет обеспечить многоточечный контроль параметров воздуха и своевременное оповещение о превышении порогов концентрации газов.
