БПС-3 ИБЯЛ.426479.046 — это стационарный блок питания и сигнализации, предназначенный для обеспечения работы сигнализаторов загазованности СТГ-3. Он обеспечивает питание сигнализаторов, световую и звуковую сигнализацию при срабатывании любого сигнализатора в шлейфе, а также переключение «сухих» контактов реле по двум порогам. Блоки БПС-3 устанавливаются в безопасных зонах и работают в непрерывном режиме.
Характеристики:
- Тип входного сигнала о срабатывании сигнализаторов: Сигнал напряжения постоянного тока
- Условное наименование подключаемых к блокам сигнализаторов: СТГ-3-ХХ (безадресное исполнение)
- Связь с внешними устройствами: Релейный выход
- Монтаж: Настенный
- Рабочее положение: Вертикальное
- Режим работы: Непрерывный
- Напряжение питания, В: От 150 до 253 (50 ± 1) Гц
- Потребляемая мощность, ВА: Не более 120 при максимальной нагрузке
- Выходное напряжение, В: 36 ± 1, максимальный ток нагрузки 2 А
- Время прогрева, мин.: Не более 5
- Уровень звуковой сигнализации, дБ: Не менее 85 на расстоянии 1 м
- Диапазон температуры окружающей среды, °С: От +1 до +40
- Диапазон атмосферного давления: От 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
- Диапазон относительной влажности воздуха: От 30 до 95 % (без конденсации влаги)
- Степень защиты: IP30
- Габаритные размеры, мм: 240×240×120
- Масса, кг: Не более 2
- Параметры «сухих» контактов реле: = 30 В, 5 А (нагрузка резистивная), ~ 250 В, 5 А, для блоков БПС-3 состояние реле нормально замкнутое. Для блоков БПС-3-И состояние реле (нормально замкнуто / разомкнуто) на выбор пользователя устанавливается в меню блока.
- Средняя наработка на отказ, часов: Не менее 50 000
- Средний полный срок службы, лет: 10
Исполнения блоков:
| Артикул исполнения | Наименование | Тип входного сигнала о срабатывании сигнализаторов | Условное наименование подключаемых к блокам сигнализаторов | Связь с внешними устройствами | Функции блоков |
|---|---|---|---|---|---|
| ИБЯЛ.426479.046 (без цифровой индикации) | БПС-3 | сигнал напряжения постоянного тока | СТГ-3-ХХ | релейный выход | — последовательный циклический опрос состояния шлейфа — выдача сигнализации ПОРОГ 1 и ПОРОГ 2 — переключение «сухих» контактов реле — самодиагностика системы — сигнализация о неисправности — питание сигнализаторов |
| ИБЯЛ.426479.046-01 (с цифровой индикацией) | БПС-3-И | цифровой адресный интерфейс RS485 | СТГ-3-И-ХХ | релейный выход и по интерфейсам RS485 и RS232 | — последовательный циклический опрос каждого из сигнализаторов и вывод на табло номера сигнализатора — выдача сигнализации ПОРОГ 1 и ПОРОГ 2 — переключение «сухих» контактов реле — самодиагностика системы — сигнализация о неисправности — питание сигнализаторов — связи с ВУ по каналу связи RS 485 — выбор параметров, настройка и сброс к заводским настройкам блоков |

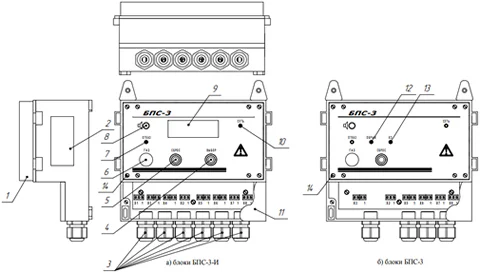

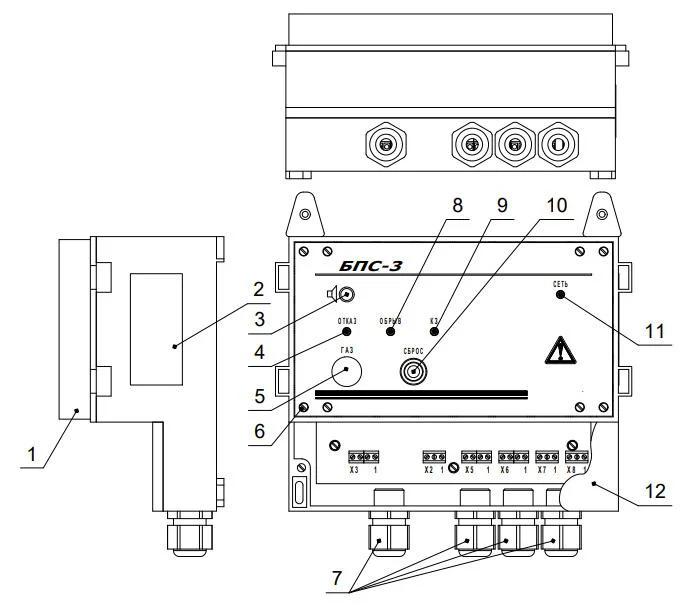

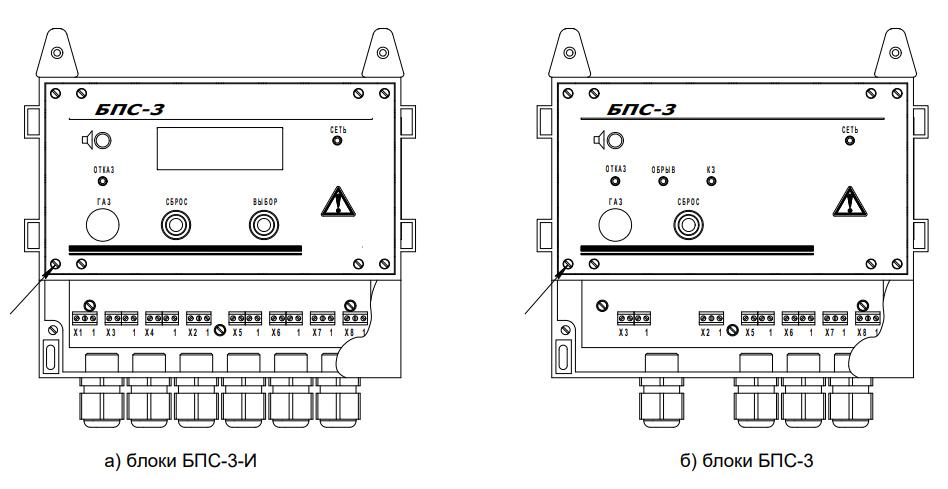

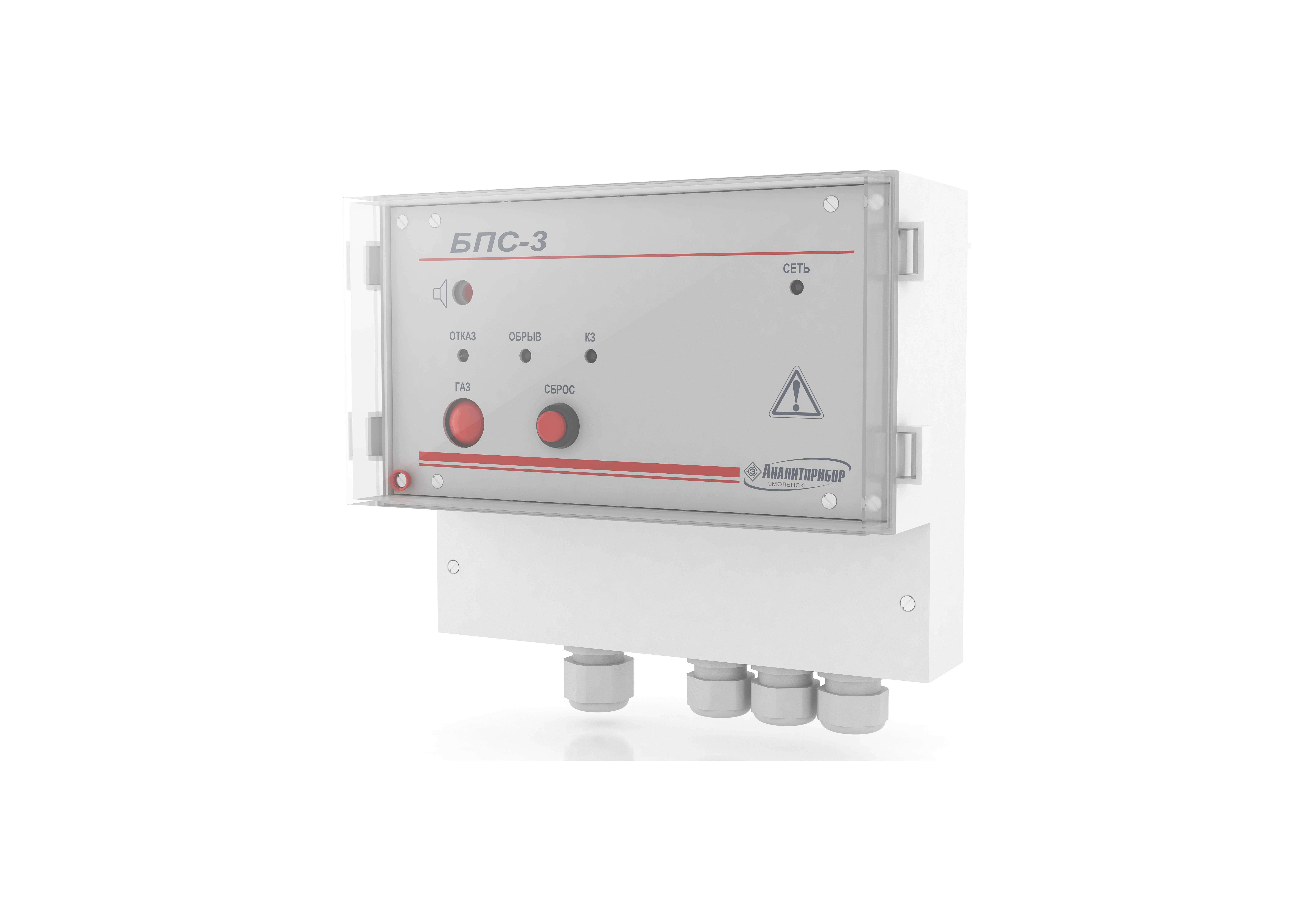

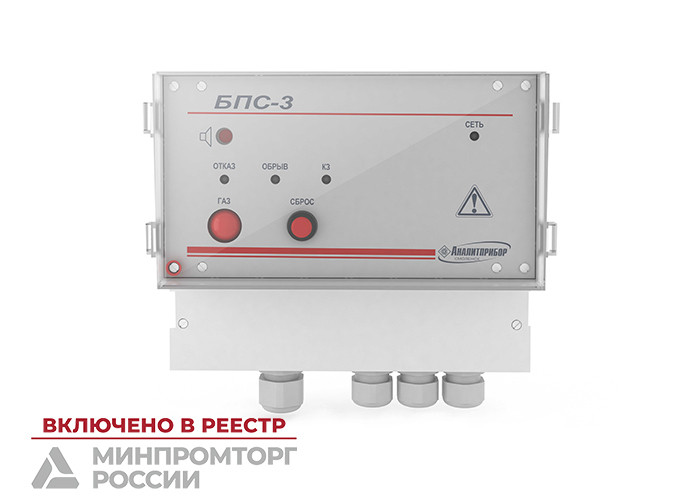

Внешний вид блоков питания и сигнализации БПС-3, БПС-3-И:
2 — табличка;
3 — кабельный ввод;
4 — кнопка «ВЫБОР»;
5 — кнопка «СБРОС»;
6 — индикатор «ГАЗ»;
7 — индикатор «ОТКАЗ»;
8 — окно звукового излучателя;
9 — окно цифрового индикатора;
10 — индикатор «СЕТЬ»;
11 — крышка;
12 — индикатор «ОБРЫВ»;
6 — индикатор «ГАЗ»;
13 — индикатор «КЗ»;
14 — места пломбирования.
На передней панели блоков БПС-3, БПС-3-И под защитной крышкой (1) расположены:
- индикатор единичный зеленого цвета свечения «СЕТЬ» (10);
- индикатор единичный красного цвета свечения «ГАЗ» (6);
- индикатор единичный желтого цвета свечения «ОТКАЗ» (7);
- кнопка «СБРОС» (5) для отключения сигнализации;
- окно звукового излучателя (8);
- индикатор единичный желтого цвета свечения «ОБРЫВ» (12) (для блоков БПС-3);
- индикатор единичный желтого цвета свечения «КЗ» (13) (для блоков БПС-3);
- кнопка «ВЫБОР» (4) (для блоков БПС-3-И);
- табло (цифровой индикатор) (9) (для блоков БПС-3-И).
Под крышкой (11) расположены:
- клемма «ШЛЕЙФ» для подключения сигнализаторов (для блоков БПС-3);
- дублирующие клеммы «ШЛЕЙФ1» и «ШЛЕЙФ2» для подключения сигнализаторов (для блоков БПС-3-И);
- клеммы «ПОРОГ1», «ПОРОГ2», «СТАТУС», «НЕИСПР» для подключения исполнительных устройств;
- клеммы «RS-485» для подключения блоков по цифровому каналу связи с интерфейсом RS-485 (для блоков БПС-3-И);
- клемма «220V» для подключения питания.
Область применения:
- Обеспечение многоточечного контроля параметров воздуха в производственных, общественных, бытовых и административных помещениях, а также на открытых площадках с помощью сигнализаторов загазованности.
- Нефтегазовая промышленность. На объектах добычи, транспортировки и переработки нефти и газа, где существует риск утечек горючих и токсичных газов.
- Химическая промышленность. В лабораториях, на складах химических веществ и в производственных цехах для контроля сигнализатором концентрации вредных и опасных газов.
- Энергетика. На тепловых и атомных электростанциях для мониторинга состава воздуха в рабочих зонах и технологических помещениях.
- Горнодобывающая промышленность. В шахтах и карьерах для обеспечения безопасности работников и предотвращения аварийных ситуаций, связанных с выбросами газов.
- Металлургия. На металлургических комбинатах и литейных производствах для контроля сигнализатором концентрации вредных газов в воздухе рабочей зоны.
- Пищевая промышленность. На предприятиях по производству и хранению продуктов питания, где требуется контроль концентрации углекислого газа и других газов.
- Складские и логистические комплексы. Для обеспечения безопасности персонала и сохранности товаров в помещениях с ограниченной вентиляцией.
Отличительные особенности:
- Подключение до 30 сигнализаторов СТГ-3: Количество варьируется в зависимости от числа подключаемых сигнализаторов для контроля довзрывоопасных концентраций горючих газов и предельно-допустимых концентраций токсичных газов.
- Не предназначены для взрывоопасных зон: Установка только в безопасных зонах.
- Автоматическая работа без технического обслуживания: Не менее 12 месяцев.
- Гарантийный срок: 18 месяцев с даты отгрузки.
- Состояние реле: нормально замкнутое
- Количество опрашиваемых датчиков для БПС-3: не ограничено
Преимущества и особенности:
- Надежность и долговечность: Длительный срок службы и высокая наработка на отказ.
- Гибкость использования: Возможность подключения большого количества сигнализаторов и настройка состояния реле.
- Простота установки и эксплуатации: Настенный монтаж и вертикальное рабочее положение.
Дополнительно по специальному заказу поставляются:
- компакт-диск CD-R с программным обеспечением ИБЯЛ431212002 для БПС-3-И и СТГ-3-И;
- сигнализаторы СТГ-3 или СТГ-3-И;
- коробки соединительные: КС, КСГ, КСГИ, КСИ.
БПС-3 — это надежное и эффективное решение для обеспечения работы сигнализаторов загазованности в различных типах помещений. Его использование позволяет обеспечить многоточечный контроль параметров воздуха и своевременное оповещение о превышении порогов концентрации газов.
