Блок датчика принудительного АПИ5.155.005 предназначен для работы с газоанализаторами СТМ-10 с индексом «П» и СТМ-30М-10Д. Он обеспечивает принудительный забор пробы и позволяет точно измерять концентрацию горючих газов (Ex) с использованием термохимического принципа измерения.
Характеристики:
Наименование ЗИП: Блок датчика принудительный АПИ5.155.005
Заводской артикул ЗИП: АПИ5.155.005
Производитель: ФГУП «СПО «Аналитприбор», г. Смоленск
Тип ЗИП: блок датчика с насосом в сборе
Измеряемый газ: горючие газы (Ex)
Принцип измерения: термохимический
Назначение ЗИП: ремонтная (взамен вышедшей из строя)
Срок эксплуатации: до 3 лет
Применимость к приборам: газоанализаторы СТМ-10 и СТМ-30-10
Способ отбора пробы: принудительный
Диапазон измерения, % НКПР: 0 — 50
Диапазон температуры окружающей среды, °C: от +1 до +50
Степень защиты: IP54
Диапазон относительной влажности воздуха при 35 °C, %: 30 — 80
Габаритные размеры датчика, мм, не более: 235×130×300
Масса датчика выносного, кг, не более: 3
Применимость к газоанализаторам СТМ-10:
Блок датчика АПИ5.155.005 совместим с различными моделями газоанализаторов СТМ-10, включая:
СТМ-10-0001 ПЦ
СТМ-10-0002 ПЦ
СТМ-10-0003 РПЦ
СТМ-10-0004 ПЦ
СТМ-10-0005 РПЦ
СТМ-10-0006 ПЦ
СТМ-10-0007 РПЦ
СТМ-10-0008 ПЦ
СТМ-10-0009 РПЦ
СТМ-10-0010 ПЦ
СТМ-10-0001 ПБ
СТМ-10-0002 ПБ
СТМ-10-0003 РПБ
СТМ-10-0004 ПБ
СТМ-10-0005 РПБ
СТМ-10-0006 ПБ
СТМ-10-0007 РПБ
СТМ-10-0008 ПБ
СТМ-10-0009 РПБ
СТМ-10-0010 ПБ

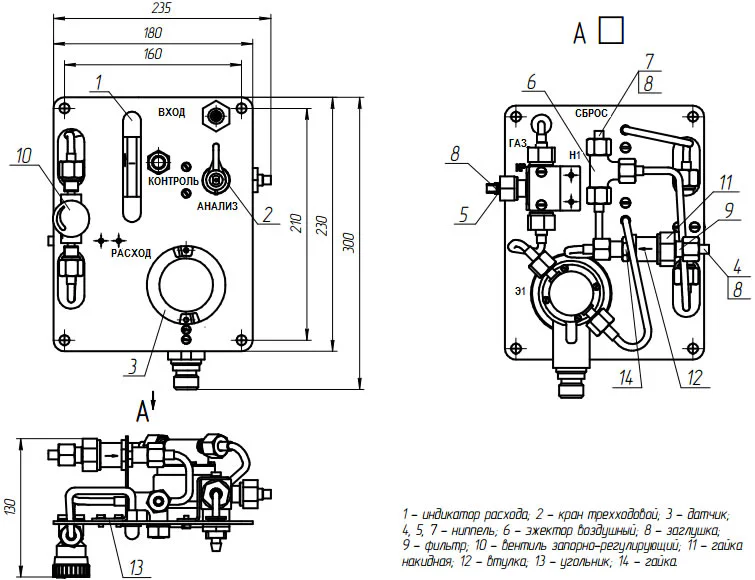

Блок датчика АПИ5.155.005. Схема пневматическая принципиальная:

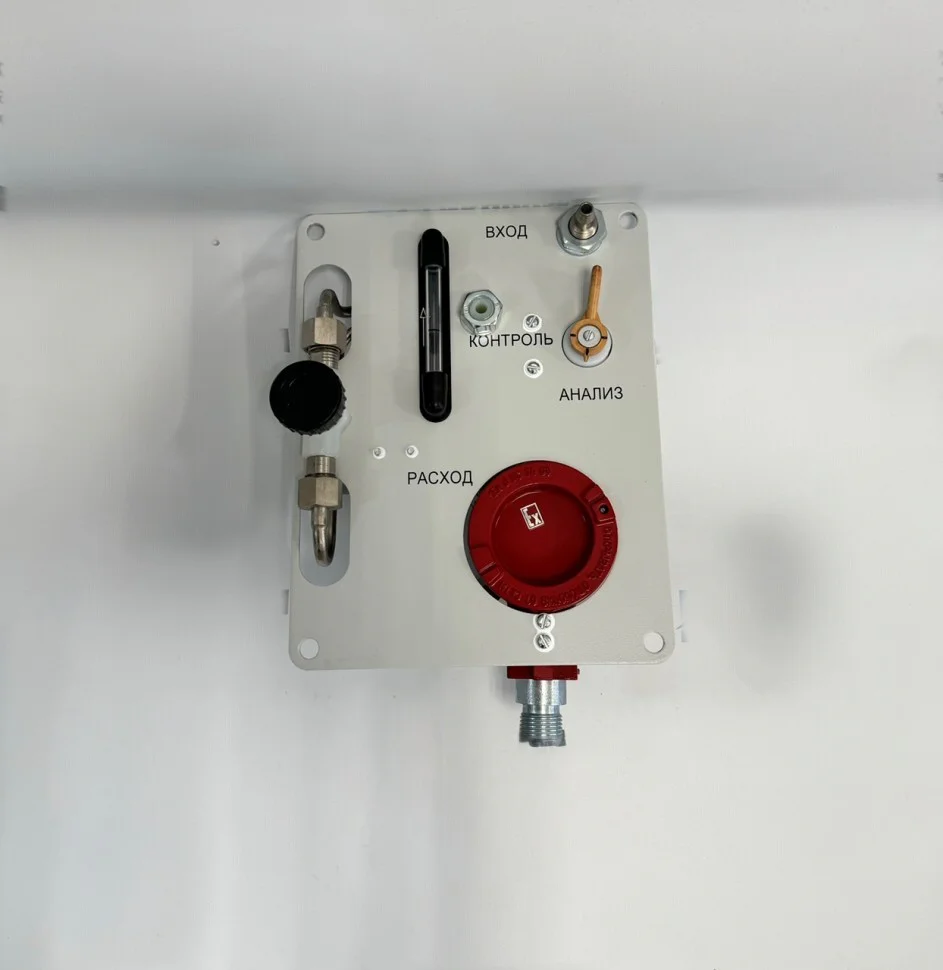

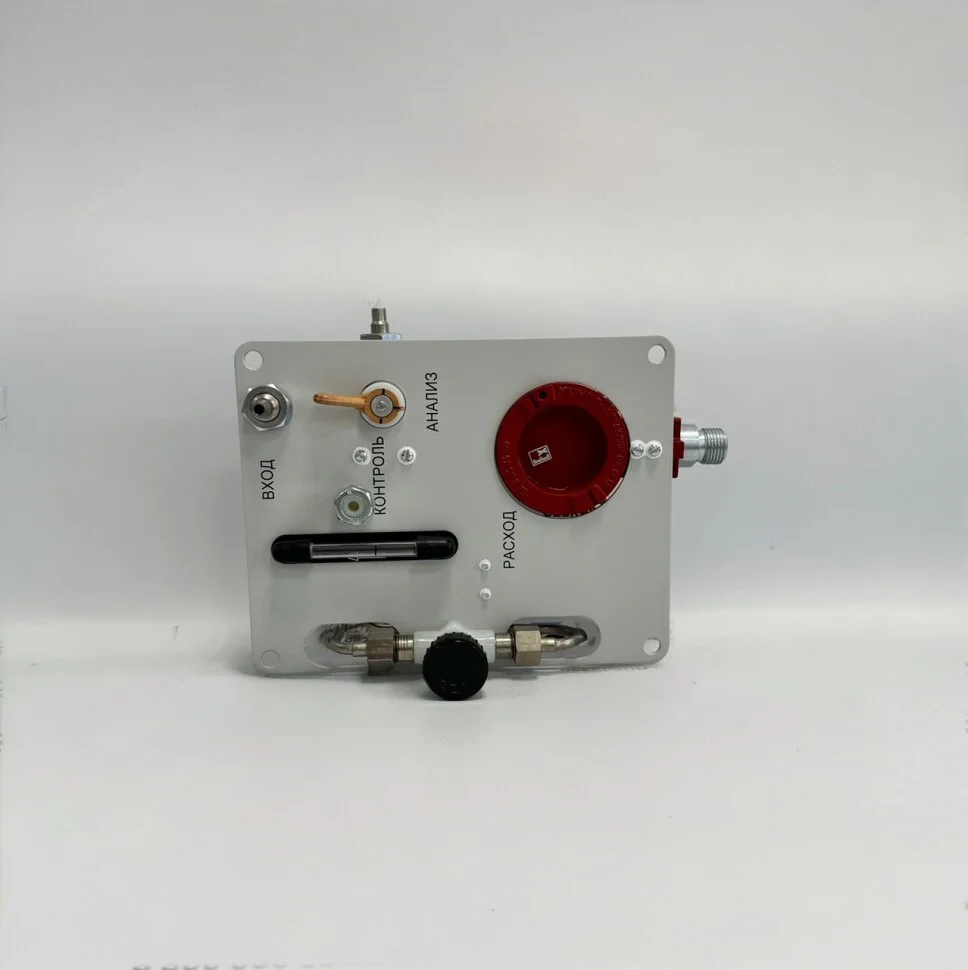

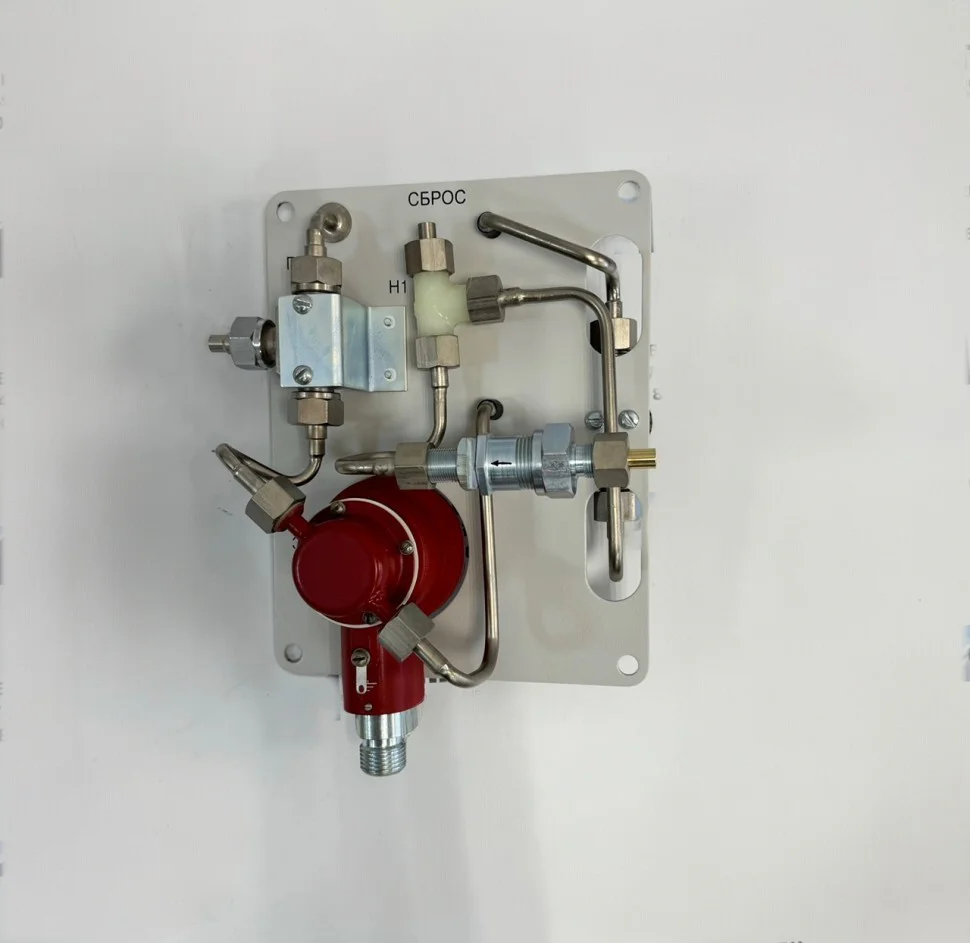

Внешний вид блока датчика АПИ5.155.005 с принудительным отбором пробы:
В блоке датчика АПИ5.155.005 используется тот же датчик, что и в сигнализаторах СТМ-10, СТМ-30М с диффузионным отбором проборы среды, но вместо защитного кожуха надевается и крепится винтами колпак, через штуцеры которого подается контролируемая среда. Соединение колпака с корпусом уплотняется прокладкой.
Блок датчика АПИ5.155.005 выполнен в виде панели для щитового монтажа. На панели размещены датчик (3) и устройства в соответствии со схемой, приведенной выше: кран трехходовой (2), индикатор расхода (1), эжектор воздушный (6), вентиль запорно-регулирующий (10) и фильтр (9). Линия для подачи сжатого воздуха на эжектор присоединяется к ниппелю (4) на обратной стороне панели.
При отсутствии фильтра воздуха на блоке датчика линия для подачи сжатого воздуха присоединяется к эжектору с помощью имеющихся на эжекторе ниппеля и гайки на обратной стороне панели.
Линии для подачи контролируемой среды и сброса ее смеси со сжатым воздухом (после эжектора) присоединяются к ниппелям (5) и (7) соответственно «ГАЗ» и «СБРОС» на обратной стороне панели.
Поверочная смесь и воздух для контроля датчика подаются через штуцер «ВХОД» на лицевой стороне панели. Подача контролируемой среды и поверочной смеси контролируется по индикатору расхода «РАСХОД» и вентилю запорно-регулирующему.
Принцип работы термокаталитического сенсора:
Термокаталитические сенсоры (ТКС) используются для измерения концентрации различных газов, основываясь на изменении температуры чувствительного элемента в зависимости от концентрации газа.
Основные элементы ТКС:
Чувствительный элемент: Керамический стержень с катализатором, чувствительным к определенным газам.
Нагреватель: Обеспечивает необходимую температуру для реакции.
Электронная схема: Регистрация изменений температуры и преобразование их в электрический сигнал.
ТКС обладают высокой точностью и быстродействием, что делает их подходящими для контроля процессов в реальном времени. Однако они имеют ограниченный срок службы и могут быть подвержены влиянию других газов. Блок датчика принудительного АПИ5.155.005 является важным компонентом для газоанализаторов СТМ-10 и СТМ-30М-10Д, обеспечивая надежный и точный контроль концентрации горючих газов. Его термохимический принцип работы и высокая степень защиты делают его идеальным для использования в различных условиях.
