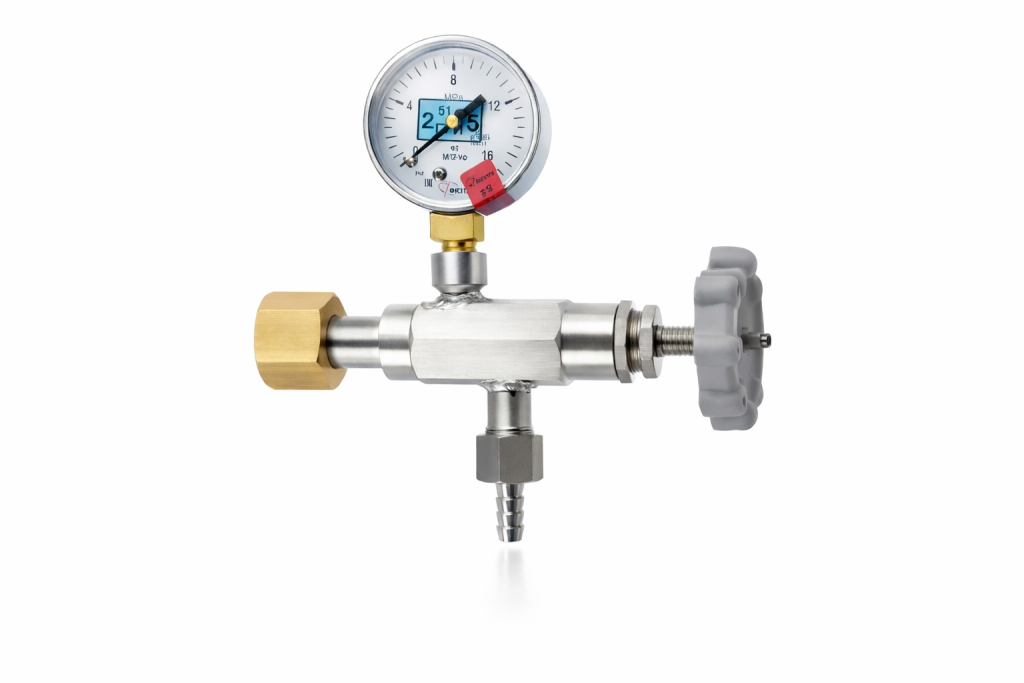

Вентиль точной регулировки ВТР-1-М160 предназначен для регулирования расхода газовой смеси в газопроводе и измерения давления в системе. Он используется в системах проверки, калибровки, поверки и настройки газоаналитических приборов и сигнализаторов газа. Вентиль поддерживает работу с давлением в системе до 150 кгс/см².
Отличительные особенности:
- Корпус: Изготовлен из нержавеющей стали, что позволяет использовать вентиль в агрессивных средах.
- Универсальность: Вентили ВТР-1-М160 могут устанавливаться на баллоны любого объема. Для 40-литровых баллонов требуется переходник.
- Комплектующие: В комплект входит накидная гайка из латуни марки ЛС-52, подходящая для работы с горючими газами и взрывоопасными смесями.
- Обезжиренное состояние: Вентили отправляются заказчику в обезжиренном состоянии, что позволяет использовать их с кислородными смесями.

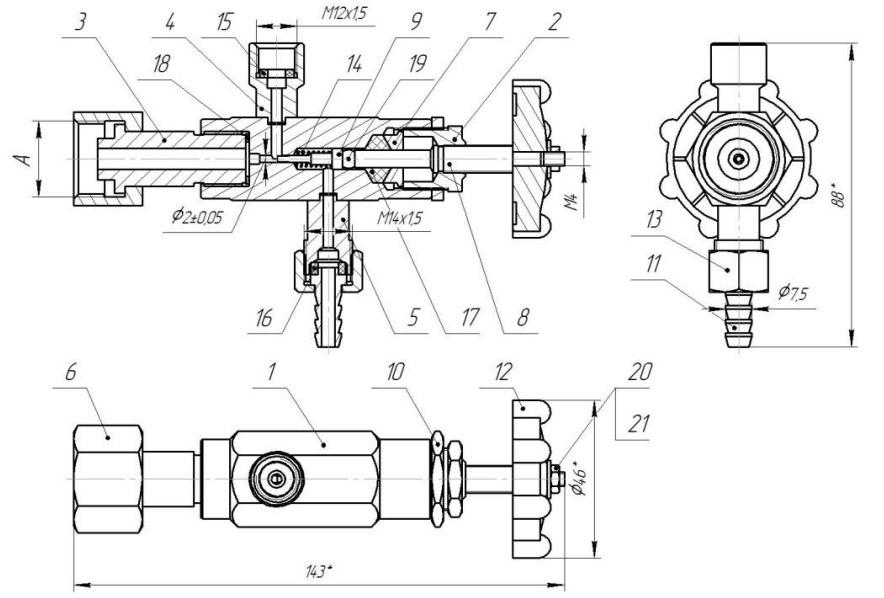

Устройство ВТР-1-М160:
1 – корпус;
2 – гайка;
3 – штуцер присоединительный;
4 – штуцер манометра;
5 – штуцер шланговой надставки;
6 – гайка накидная;
7 – букса;
8 – шток;
9 – золотник;
10 – гайка поджимная;
11 – шланговая надставка (ёрш);
12 – вороток;
13 – гайка надставки поджимная;
14 – пружина возвратная;
15 – уплотнение манометра;
16 – уплотнение шланговой
Применение:
Вентиль ВТР-1-М160 используется для:
- Калибровки и поверки газоанализаторов.
- Регулировки скорости подачи газовой смеси.
- Контроля остаточного избыточного давления в баллоне ПГС.
Принцип работы:
При повороте воротка шток перемещается внутри корпуса, создавая усилие на шарик штока. Шарик давит на подпружиненный золотник, который открывает или закрывает входное отверстие вентиля в зависимости от направления поворота воротка. Регулировка расхода ПГС осуществляется вращением воротка и перемещением штока вдоль оси вентиля.
Расход газа:
- Минимальный расход ПГС при давлении 10 кгс/см² составляет 0,0066 л/мин.
- При повороте воротка на 5 радиан, расход составит 0,055 л/мин.
- При повороте воротка на 10 радиан, расход составит 0,43 л/мин.
- Максимальный расход газа – 30 л/мин.
Важно: Показания манометра МП2-Уф можно снимать только на открытом вентиле баллона с ПГС. Данные вентили запрещено использовать в качестве запорных устройств. Применять только для регулирования расхода.
Присоединительные размеры:
- Резьба присоединительная накидной гайки: Сп 21,8 14 ниток на 1”.
- Резьба штуцера манометра: Метрическая внутренняя М12х1,5 по ГОСТ 24705-2004.
- Натяжка штуцера присоединительного осуществляется накидной гайкой.
Материал основных деталей:
| № | Наименование параметра | Материал |
| 1 | Корпус | Сталь AISI 304 |
| 2 | Гайка накидная | ЛС59-1 ГОСТ 15527-2004 |
| 3 | Золотник | 12Х18Н10Т ГОСТ 5632-2014 |
| 4 | Вороток | АБС Пластик |
| 5 | Гайка надставки поджимная | Сталь AISI 304 |
| 6 | Пружина возвратная | 12Х18Н10Т ГОСТ 5632-2014 |
| 7 | Уплотнение шланговой надставки | Фторопласт Ф-4 |
| 8 | Сальник | Фторопласт Ф-4 |
| 9 | Уплотнение штуцера | М1Т ГОСТ 1535-2016 |

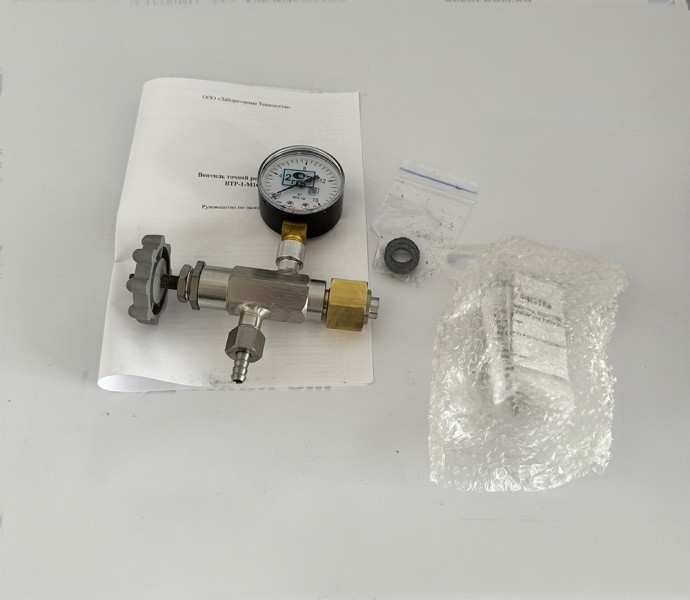

Комплектация
- Вентиль точной регулировки ВТР-1-М160 – 1 шт.
- Прокладка присоединительная – 2 шт.
- Манометр МП2-Уф 0…16 МПа – 1 шт.
- Паспорт – 1 шт.
- Паспорт на манометр – 1 шт.
Вентиль точной регулировки ВТР-1-М160 является надежным и универсальным решением для регулирования расхода газовых смесей и контроля давления в системах газоанализа. Его конструкция и материалы обеспечивают долговечность и безопасность при работе с различными газами.
